Runner rendszer, amely a műanyag befecskendezés részét képezi

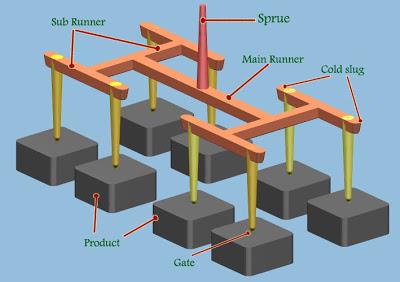

A fúvóka által befecskendezett anyag után a futórendszerek közvetítik az olvadt anyagot a szivárgóból a kapuig. Az alap futó rendszer a következőket tartalmazza: sprue, fő futó, futó, hideg cső és kapu. Mivel a futórendszer kialakítása nagy hatással van a fröccsöntési minőségre, a fröccsöntési hatékonyságra, a ciklusidőre, a hűtési időre és más tényezőkre, ez fontos a penész tervezésénél.
Runner rendszer építése
Sprue
A fúvóka először érintkezésbe kerül az olvasztott műanyaggal, az injektálási folyamat során mindig a fúvókával érintkezzen az injekciós gépből, ezért vegye fontolóra a fúvóka gömb sugarának mérlegelésénél figyelembe véve, hogy a fúvóka gömbsugara ne legyen alul. A fúvóka elsősorban a formázott rész méretétől, különösen a falvastagságtól függ, túl kevés a fúvóka gyorsabbá válik, és nem elegendő áramlást eredményez.
Fő futó
Az első alkalommal, amikor a tervező futó rendszer meghatározza az üregek, a forma és a kapu típusok számát, majd elrendezi az üreg elrendezését, a szerszámkiegyenlítés több üregében fontos, a kiegyensúlyozás biztosítja a műanyag vályúk gyakorlatilag azonos áramlását minden kapu számára.
A kiegyenlítő futó elrendezés eléréséhez azonban,
Sub Runner
Ez a rész tovább folytatódik a fő futóktól, amíg a kapu, az al-runner dimenziója és mennyi futó rendszer lesz, attól függően, hogy a forma mennyire üreges, és milyen elrendezést, milyen elrendezést használ a hering csont, H Típus vagy csillag típusa. A fenti képen használja a H típusú futó elrendezést.
Hideg csörgés
Ha a futószerkezet hajlított, akkor a csikócsúcsnak szüksége lehet a jobb minőségű műanyagáram folytatására az üregekbe. A hideg csőköteg jól segíti az anyagáramot a futórendszeren keresztül úgy, hogy megállítja a hidegebb, magasabb viszkozitású anyagot, amely az olvadt Az üregbe. A kút hossza általában egyenlő vagy nagyobb 1,5-2-szer, mint a futó átmérője.
Kapu
A kapu alapvető célja, hogy korlátozza az olvadt műanyag áramlását, de lehetővé kell, hogy legyen az olvasztott műanyagáramlás, és könnyen töltse be az üreget.
Figyelembe véve az anyag folyékonyságát, a kaput a formázás súlypontja vagy a vonal közelében kell elvégezni ahhoz, hogy egyenletes legyen az áramlás és az olvadt anyag, majd a kaput vastagon, de még mindig tekintse meg az olvadt műanyagot, mivel a vékony rész könnyen és gyorsabban lehűl .
A kapu típus nagyon különböző függ a rész alakja, penész elrendezés, penész rendszer, stb, itt néhány magyarázatot a tervezés azok kapu típusa:
1. Közvetlen kapu
2. Oldalsó, szélső kapu
3. Tab kapu
4. film kapu
5. ventilátor kapu
6. Lemezkapu
