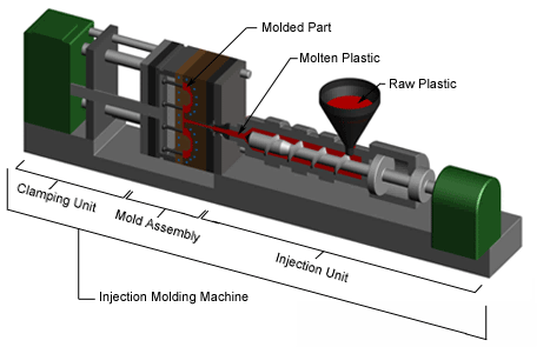

Méretreszabott precízió: Fröccsöntésünk mögötti tervezés

Alaposan nézze meg telefonja védőburkolatát vagy autója műszerfalát. Ezek az alkatrészek jelentik a modern élet csendes gerincét. Számunkra azonban ezek létrehozása nem csak a hangerőről szól, hanem az abszolút pontosságról.

Alább találja fröccsöntési megoldásaink kínálatát. Mielőtt azonban választana, segít megérteni az általunk gyártott alkatrészek mögött rejlő mérnöki valóságot.

Mi valójában a fröccsöntés?

Hagyja le a zsargont, és a koncepció meglepően intuitív. Ügyfeleink számára gyakran nagy-precíziós, ipari-minőségű gofrisütőként írjuk le.

• A "tészta": A lisztet nagy{0}}teljesítményű hőre lágyuló granulátumra cseréljük.
• A „vas”: Konyhai eszköz helyett tartós, precíziós,{0}}megmunkált fémszerszámot használunk.
• Az eredmény: Reggeli helyett több ezer azonos mérnöki alkatrészt kap, amelyek szakítószilárdsága vagy felülete nulla eltéréssel.

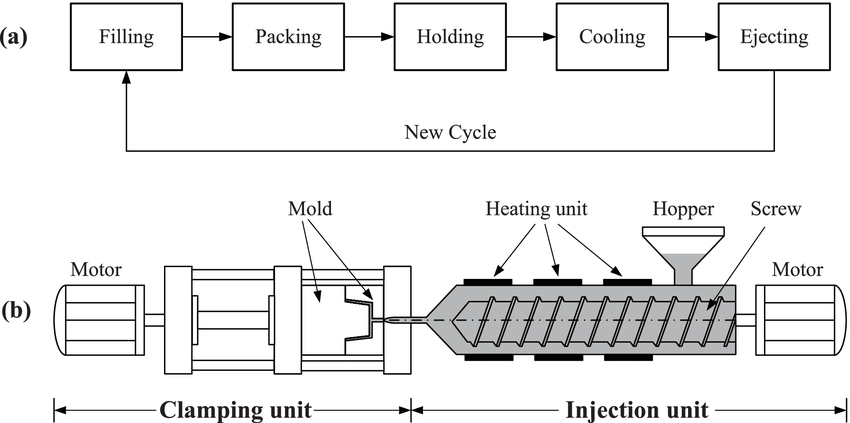

A pellettől a termékekig: A folyamat

Az öntőforma életciklusának megértése segít abban, hogy a megfelelő eszközöket válasszuk ki a projekthez. Így alakítjuk a nyersanyagból a végterméket:

1. Az anyag megfelel a tervezésnek

Mielőtt a gép elindulna, a kémiának meg kell egyeznie a geometriával. Az üreget (rögzített) és a magot (mozgó) kifejezetten úgy tervezzük, hogy kezeljük az Ön által választott anyag viselkedését.

• ABS: Kiválóan alkalmas kemény, merev szerkezeti alkatrészekhez.
• Nylon (PA): Vegyszer- és hőállóságunk{0}}feladata.
• Polikarbonát (PC): Hihetetlen ütésállóság, bár szigorú hőmérsékletszabályozást követel meg (általában 275 F alatt).
• Polipropilén (PP): Tökéletes a rugalmasságot és a fáradásállóságot igénylő alkatrészekhez.

2. Az Olvadás

A granulátumot a garatba töltik, és egy fűtött hordóba szívják. Itt egy forgó csavar végzi a nehezét – súrlódást és hőt hoz létre, hogy a szilárd pelleteket egységes, olvadt folyadékká alakítsa.

3. Az injekció(Az egyensúlyi törvény)

Ez a kritikus pillanat. Az olvadt műanyagot hatalmas nyomás alatt lövik a formába. Ugyanakkor a formafeleket egyenlő erővel kell összefogni, hogy megakadályozzuk a "felvillanást" (szivárgást). Ez egy finom erőegyensúly, amely meghatározza az alkatrészek minőségét.

4. A Hold & Cool

A folyamat nem ér véget, amikor a forma megtelik. "Tartónyomást" alkalmazunk az anyag becsomagolására, miközben lehűl, ezzel kompenzálva a természetes zsugorodást. Ha túl korán kidobunk egy alkatrészt, az megvetemedik. A türelem itt a tökéletes befejezés kulcsa.

5. Kidobás és befejezés

Végül a forma kinyílik, és a kilökőcsapok kinyomják a szilárd alkatrészt. Bár sok alkatrész készen áll-felhasználásra-, mi is tudjuk kezelnimásodlagos kikészítés– a kapuk eltávolítása vagy fényezés hozzáadása – mielőtt kiszállításra kerülnek.

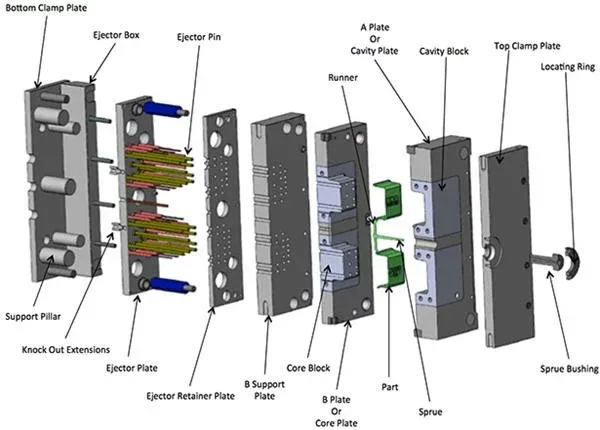

A fröccsöntő forma funkcionális felépítése és alkatrészei

A fröccsöntő öntőforma szerkezete funkciója alapján fröccsöntő részre, kapurendszerre, vezetőmechanizmusra,kilökő mechanizmus, oldalleválasztó és mag-húzó mechanizmus,hűtési és fűtési rendszer, és szellőzőrendszer.

1. A formázórész a formaüreget alkotó alkatrészekből áll, főként az üreget, a magot, a formázórudat, a formázógyűrűt és a betéteket – azokat az alkatrészeket, amelyek közvetlenül érintkeznek a műanyag áramlással.

2. Azkapurendszera műanyag áramlási csatornára vonatkozik a műanyag szerszámban, a fröccsöntő gép fúvókától az üregig. Egy tipikus kapurendszer a fő csúszósínből, az elágazó csúszógyűrűkből, a kapuból és a hidegrácsból áll, amelyek a forma különböző részein vannak elosztva.

3. A vezetőmechanizmus főként pozicionáló és irányító szerepet játszik a forma működése során, biztosítva a zökkenőmentes és pontos formazárást a mozgó és rögzített öntőforma között. A vezetőmechanizmus vezetőoszlopokból, vezetőhüvelyekből vagy vezetőfuratokból (közvetlenül a formalapon nyitható) és pozicionáló kúpokból (fogók) áll.

4. A kilökő mechanizmus elsősorban a fröccsöntött alkatrészt löki ki a formából a formázás után. Kivetőcsapokból, kilökőcsövekből, tolólapokból, kilökőlemezekből, kilökőcsap rögzítőlapokból, visszaállító rudakból és húzórudakból áll.

5. Az oldalsó elválasztó és mag{1}}húzó mechanizmus elválasztja vagy meghúzza az oldalsó-öntött alkatrész magját. Jellemzően olyan alkatrészeket tartalmaz, mint a ferde vezetőoszlopok, hajlított csapok, ferde vezetőhornyok, ferde kidobócsapok, ékblokkok, ferde csúszdák, fogaskerekek és fogaslécek.

6. A hűtő- és fűtőrendszer szabályozza a fröccsöntési folyamat hőmérsékletét, és hűtőrendszerből (hűtővíznyílások, hűtővíztartályok, rézcsövek) vagy fűtőrendszerből áll.

7. A szellőzőrendszer eltávolítja a gázt az öntőforma üregéből a befecskendezés során, és főként szellőzőcsatornákból és illeszkedő hézagokból áll.
