Műanyag fröccsöntés
Miért van szüksége a szerszámra hűtésre? Mivel tudjuk, hogy a hűtési körülmények befolyásolják a ciklusidőt, a részméreteket, a felületkezelést és a forgást, a forma hűtési ideje a legnagyobb mértékben járul hozzá az általános ciklusidőhöz, ez akár a teljes ciklusidő kétharmadának vagy 70-80% -ának is lehetne.
Ebből a szempontból egy hatékony hűtőkör csökkenti a hűtési időt, ezen kívül az egységes hűtés tovább javítja a részminőséget a maradék feszültség csökkentésével, a hőátadás stabilitásával és a hűtés utáni rész pontosságával.
Miért kell a Csúsztató hűteni?
Néhány terméknek hosszú dimenziója van, amely szükségessé teszi a csúszkát, hogy megakadályozza a huzalozás, a maradék feszültség és a zsugorodási viselkedés stabilitását, ezért a csúszkának hűtésre van szüksége.
Mold hűtésépítés

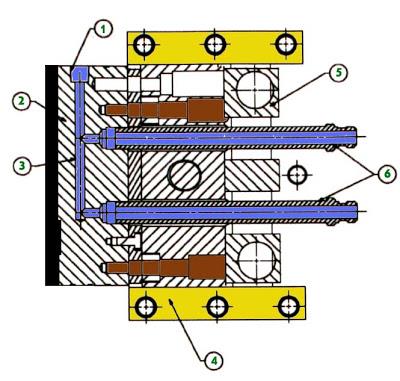

Az alábbi képen látható a hűtőszerkezet a csúszóbetét felülről.
A csúcson lévő jelölés száma a csúszka egy részének részét képezi
1. Dugó
2. Csúsztassa a beillesztést
3. Hűtőcső
4. Vezető csúszka magja
5. Záróblokk csúszka
6. Hosszú bimbó
A kék színű cső a hűtési folyamat során a víz áramlását jelzi. Az 1. szám (dugó) megakadályozza a vízáramlást a csúszóbetétek oldalához.
A mellbimbó kialakításakor győződjön meg róla, hogy a mellbimbó elég hosszú ahhoz, hogy elérje a formaalap külső oldalát.

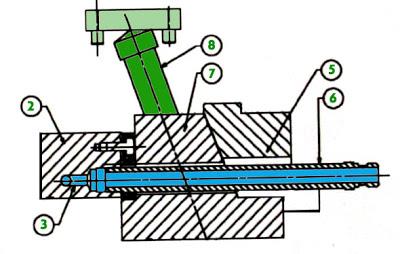

Hogy jobban megértsük az alábbi képet nézzük meg, ezen a képen még látható, hogy a csúszka lehűl a bal oldalon.
További csúszka részek vannak
7. csúszka magja (ez a rész a csúszka fő részének része, ahol a csúszóbetétet rögzítették)
8. Szögletes csúszka (a szögek fő funkciója megváltoztatja a mozgó 90 fokot, így a csúszka mozoghat)
