Műanyag fröccsöntés
A hűtés a legfontosabb paraméter a ciklusidő csökkentésénél, néhány barátom, aki nagyon érdekli a fröccsöntő szerszámot, még mindig összezavarja a fröccsöntő hűtőrendszer tervezését, mielőtt az optimális tervezésről beszélne, először meg kell ismerni a kifejezést és a tervezési szabványt Amelyet használni fognak.
Alapvető hűtési elrendezés
Elvileg az egyenletesebb hõmérséklet az üregben, annál jobb az eredményül kapott termék, annál egyenletesebb és gyorsabb a hõátadás folyamata a szilárdulás folyamatában, annál gyorsabb a hûtési folyamat, és persze, minél gyorsabb a ciklusidõ, A hűtési folyamat fenntartása érdekében gyors és egységes hűtési csatornákat kell keresni a termék falához közelebb, különösen a magas és a vastag falak számára. Ezért az üreges hűtőcsatornák elengedhetetlenek.

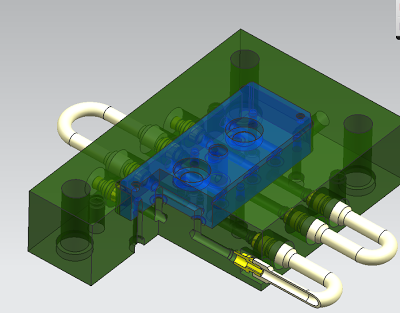

A fenti képen egy példa az alap kapcsolatok hűtési elrendezésére, annak részei
A. kék színű üreg
2. zöld a penész alap
3. sárga a hűtőcsatlakozó
4. fehér csőcsatlakozás a hűtőcsatlakozó csatlakoztatásához
A kép bal oldalán a fenti képen látható, hogy két darab hűtőcsatlakozó dugó (sárga szín) az oldalán a hűtőlap alapja és a hűtőcsatorna bemenete és kimenete.

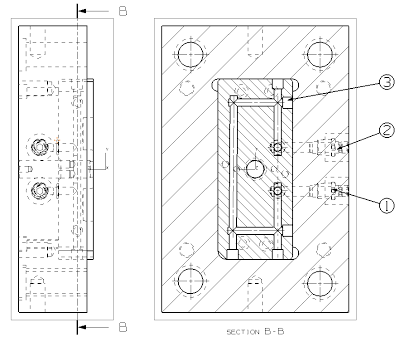

Négyszög hasonló elrendezés
Hogy az egyik hűtési elrendezés kedvenc a termék körül, mert a fúrási folyamatnak egyenesnek kell lennie, akkor az alakzat téglalap, kivéve a körkörös fogaskerekek formáját.
