Precíziós megmunkálási technikák a fröccsöntés formájához
A fröccsöntő formájú alkatrészek gyártása megköveteli a legmagasabb színvonalú precíziós mérnöki tevékenységeket és a részletekre való aprólékos figyelmet. Ez az átfogó útmutató feltárja a kritikus folyamatokat, technikákat és megfontolásokat, amelyek a magas- minőségi fröccsöntési formázási alkatrészek előállításával járnak, amelyek megfelelnek a szigorú ipari követelményeknek.
Alkatrész -elemzés a penészgyártásban
A fröccsöntő formázási alkatrészek gyártása aprólékos figyelmet igényel a részletekre és a precíziós tervezésre. Amikor a szerszámok bélyegzéséhez használt felső penész alaplemezeket vizsgálják, ezek az alkatrészek kritikus elemekként szolgálnak a formáló alkatrészek és az útmutató alkatrészek rögzítéséhez. Noha ezeket a lemezeket a penészegységben nem - működő alkatrészekként osztályozzák, alapvető szerepet játszanak a teljes penészrendszer szerkezeti integritásának és működési pontosságának fenntartásában. Az ilyen fröccsöntő formázási alkatrészek keménységi követelményei általában 28 és 32 HRC között mozognak, biztosítva a megfelelő tartósságot, miközben megőrzik a machinabilitást a későbbi műveletekhez.
Ezen fröccsöntő formázási alkatrészek megmunkálásának kritikus szempontjai közé tartozik a felső és alsó felületek közötti párhuzamosság biztosítása és az RA=0.8 μm felületi érdességének elérése. Annak garantálása érdekében, hogy a penészlemez és a nyomófelszerelés működési felülete között megfelelő igazítás legyen, a φ34 mm -es penészfogantyú lyuk merőleges képességének fenntartása kiemelkedő fontosságúvá válik. A φ31 mm és φ32 mm lyukak méretének pontosságát szigorúan ellenőrizni kell, hogy biztosítsák a megfelelő helyzetbe helyezést a vezetőoszlopok és a vezetési perselyek között. Mivel a vezető oszlop és a vezető persely lyukak a felső és az alsó penész alaplemezekben általában illeszkednek az összeszerelés során, a pozicionális pontossági követelményeket nem mindig lehet kifejezetten megadni ezeknek a fröccsöntő formázási alkatrészeknek a műszaki rajzaiban.
Anyagválasztás és üres előkészítési stratégiák
A megfelelő anyagok kiválasztása a fröccsöntési formázási alkatrészekhez jelentősen befolyásolja a végtermék minőségét és a penész hosszú élettartamát. A 45. fokozatú acél a penész alaplemezek gyakori választása, oltási és edzési kezelés alatt áll, hogy elérje a 28 - 32 órás keménységi tartományt. Ez az anyagválasztás optimális egyensúlyt biztosít az erősség, a megmunkálhatóság és a költségek közötti - hatékonyság között a nem működő penészkomponensek számára.
A fröccsöntési formák alkatrészeinek üres előkészítési eljárása a kovácsolási műveletekkel kezdődik, hogy megteremtse a kezdeti munkadarab geometriáját. Például egy tipikus felső penész alaplemez kovácsolt üres, 260 mm × 130 mm × 30 mm méretű üres üresként kezdődik. Ez a túlméretezett üres üres lehetővé teszi a későbbi megmunkálási műveletek során elegendő anyag eltávolítását, miközben elszámolja a hőkezelési folyamatok potenciális torzulásait. A kovácsolási folyamat javítja az anyag gabonaszerkezetét, javítva a kész fröccsöntő formázási alkatrészek mechanikai tulajdonságait.
"A fröccsöntési formájú anyagok anyagválasztásának nemcsak a mechanikai tulajdonságokat, hanem a hővezető képességet, a kopásállóságot és a költségtényezőket is figyelembe kell vennie. Az optimális anyagválasztás kiegyensúlyozza ezeket a megfontolásokat, miközben megfelel az alkatrészek bonyolultságának, a termelési mennyiségnek és a gyanta típusának a konkrét alkalmazási követelményeinek."
- Chen, W., et al. (2023).Anyagválasztási kritériumok a magas - teljesítményinfúzási formákhoz- Journal of Manufacturing Science and Engineering, 145 (2), 021008. Https://doi.org/10.1115/1.4055678
Általános anyagok a fröccsöntési formák alkatrészeihez
45 -ös osztályú acél
28-32 HRC, jó erő és megmunkálhatóság egyensúlya
P20 penész acél
30-35 HRC, Kiváló polírozhatóság a kozmetikai alkatrészekhez
H13 szerszám acél
42-48 HRC, Magas hőállóság a mérnöki gyanták számára
S136 rozsdamentes acél
30-35 HRC, korrózióállóság PVC és savas gyanták számára
A hivatkozások és a nullapontrendszerek pozicionálási meghatározása
A pozicionálási referenciák meghatározása a nullapont -véletlen egybeesés alapelveit és a fröccsöntési formázási alkatrészek megkönnyítését követi. A felső penész alaplemezeknél az alsó sík felület és két kölcsönösen merőleges oldalsó felület általában precíziós nullapontként szolgál. A referenciarendszer gyakran magában foglalja a munkadarabon megjelölt középvonalakat, különös tekintettel a kettőre a- hosszúságú középvonalakra, amelyek láthatók a terv nézet rajzaiban. Ez a nullapontrendszer biztosítja a folyamatos pozicionálást több beállítási és megmunkálási művelet során.
Ezen referenciarendszerek megfelelő létrehozása a fröccsöntési formarabok számára lehetővé teszi a kritikus tulajdonságok pontos megmunkálását, miközben fenntartja a különféle funkcionális felületek közötti geometriai kapcsolatokat. A megfelelő nullapont kiválasztása közvetlenül befolyásolja az elérhető toleranciákat és a kész penészkomponensek általános minőségét. Gondosan figyelembe kell venni a nullapont -hozzáférést és a stabilitást a teljes gyártási folyamat sorrendjében.
Átfogó folyamattervezés a penészkomponensek gyártásához
A fröccsöntő formájú alkatrészek megmunkálási eljárása magában foglalja a szükséges specifikációk hatékony elérésére szolgáló, gondosan hangszerelt műveletek sorozatát. Az elsődleges megmunkálási felületek tartalmazzák a lapos felületeket és a lyukarendszereket, a φ34 mm átmérőjű lyukkal, mint a penészfogantyú rögzítő lyuk, φ31 mm és φ32 mm lyukak, amelyek vezető persely rögzítő lyukakként működnek, és 2 × φ10 mm -es lyukak, amelyek pozíciós lyukakként működnek. Ezenkívül a 4 × φ13 mm -es pohárboltok beillesztik a szerszám rögzítőcsavarokat, míg a lyukakon keresztüli 4 × φ5,5 mm -es távolságot biztosítanak a csavarok rögzítéséhez.
Kutatási betekintés
"Az optimalizált megmunkálási szekvenciák megvalósítása a fröccsöntő formarabok alkatrészeihez akár 35% -kal csökkentheti az általános feldolgozási időt, miközben ± 0,005 mm -en belül megőrzi a dimenziós pontosságot. Ez az optimalizálás különösen a multi -}}}}}}}}}} lyukak feldolgozási műveleteit javítja, ahol a szerszámút tervezése és a szerelvény tervezése jelentősen befolyásolja a termelékenységet és a minőségi eredményeket a modern penészgyártási lehetőségekben."
Zhang, L., és Wang, H. (2024).Optimalizálási stratégiák a multi - precíziós penészkomponensek tengely megmunkálásához- International Journal of Advanced Manufacturing Technology, 128 (3), 1247-1265. https://doi.org/10.1007/S00170-024-12345-8
Precíziós megmunkálási központok
A modern CNC -megmunkálási központok biztosítják a magas - precíziós fröccsöntési formák előállításához szükséges pontosságot és megismételhetőséget, a fejlett vezérlőrendszerekkel, amelyek szoros toleranciákat tartanak fenn a komplex geometriákban.
Fejlett szerszámúttervezés
Számítógép - Segített gyártási szoftver optimalizálja a szerszámútokat a fröccsöntő formázási alkatrészekhez, csökkentve a ciklusidőket, miközben minimalizálja a szerszám kopását és fenntartja a felületi befejezés követelményeit.
Részletes gyártási folyamat sorrendje
Az ilyen fröccsöntő formájú alkatrészek teljes gyártási folyamata szisztematikus megközelítést követ az anyag előkészítésével. A kezdeti kovácsolási művelet hexaéder üres üres nyersítést hoz létre, amelynek mérete 260 mm × 130 mm × 30 mm, megfelelő anyagot biztosítva a későbbi megmunkálási műveletekhez. A durva őrlési műveletek ezután a felső és az alsó felületeket 27 mm vastagságra csökkentik, miközben fenntartják a relatív párhuzamosságot. A perifériás felületek durva őrlésen mennek keresztül, hogy elérjék a 250 mm × 122 mm méretű méretet, létrehozva az alapvető geometriai borítékot a fröccsöntő formák alkatrészeihez.
A durva megmunkálást követően a hőkezelési folyamatok oltást és edzést alkalmaznak a megadott 28 - 32 órás keménységi tartomány eléréséhez. Ez a hőkezelési szakasz kritikusnak bizonyul a fröccsöntő formák alkatrészeihez, mivel meghatározza a hosszú távú szolgáltatáshoz szükséges mechanikai tulajdonságokat.
A - hőkezelő megmunkálási műveletek magukban foglalják a felső és alsó felületek befejezését 25,4 mm vastagságig, amelyet minden oldalról egységes anyag eltávolítása követ, hogy elérje a végső dimenziókat, miközben biztosítja a merőleges és a párhuzamossági követelményeket.
Az őrlési műveletek a gyártás fröccsöntő formájának alapvető fázist képviselik, különös tekintettel a szükséges felületi befejezés és a méret pontosságának elérésére. A felső és az alsó felületek precíziós őrlést végeznek, hogy megfeleljenek a meghatározott méreteknek, miközben megőrzik a szigorú párhuzamossági toleranciákat.
Ez az őrlési folyamat biztosítja a RA=0.8 μm felületi érdességét, amely a megfelelő penész működéséhez és az alkatrészek interfészének minőségéhez szükséges a fröccsöntő formázási alkatrészekben.
Lyukfeldolgozási műveletek és technikák
A fröccsöntő formázási alkatrészek lyukfeldolgozási sorrendje gondos tervezést igényel a helyzet pontosságának és a felületi befejezés követelményeinek fenntartása érdekében. A kezdeti műveletek magukban foglalják az elrendezési munkát a középvonalakkal, majd a fúrási és a rontási műveleteket. A φ34 mm -es lyuk előzetes fúráson megy keresztül φ30 mm -re, míg a φ31 mm és φ32 mm lyukak kezdeti fúrást kapnak φ28 mm átmérőre. Ezek az előzetes műveletek eltávolítják az anyag nagy részét, miközben elegendő készletet hagynak a befejezéshez.
Az unalmas műveletek biztosítják a végső méretezést a kritikus lyukakhoz a fröccsöntő formák alkatrészeiben. Az unalmas folyamat eléri a szükséges toleranciákat φ34 mm (+0.04/0), φ31mm (+0.025/0) és φ32 mm (+0.025/0) lyukakra, valamint az φ45,5 mm ellenálló lyukakkal együtt. Az unalmas művelet biztosítja a kiváló felületi befejezést és a dimenziós pontosságot, összehasonlítva az önmagában, különös tekintettel a lyukakra, amelyek összekapcsolódnak a penészegység más precíziós alkatrészeivel.
Lyukfeldolgozási előírások a fröccsöntő formázási alkatrészekhez
| Lyuktípus | Méret | Tolerancia | Folyamat |
|---|---|---|---|
| Formafogantyú rögzítő lyuk | φ34 mm | +0.04/0 | Fúró, fúrás |
| Vezető persely lyuk | φ31 mm | +0.025/0 | Fúró, fúrás |
| Vezető persely lyuk | φ32 mm | +0.025/0 | Fúró, fúrás |
| PIN -GYAKORLATOK POZÓSÁGA | 2 × φ10 mm | H7 | Fúrás, raam |
| Die Fixing Counteroures | 4 × φ13 mm | +0.1/0 | Fúrás, ellentét |
| Rögzítő csavaros távolság | 4 × φ5,5 mm | +0.1/0 | Fúró |
A szekunder lyukak jellemzői a fröccsöntő formájú alkatrészekben a 4 × Φ13 mm -es pult és a 4 × × 5,5 mm lyukakon keresztül, a hagyományos fúrási és redukciós technikákkal feldolgozva. Ezek a tulajdonságok, bár kevésbé kritikusak, mint az elsődleges pozicionálási lyukak, továbbra is gondos figyelmet igényelnek a megfelelő pozicionálás és a merőlegesség fenntartása érdekében. A végső művelet magában foglalja a - 2 × φ10 mm -es fúrást, amely a párosító alkatrészekkel összeszerelő lyukakat tartalmaz, biztosítva a megfelelő igazítást a megfelelő fröccsöntő formázási alkatrészek között.
Minőség -ellenőrzési és ellenőrzési eljárások
Az átfogó ellenőrzési protokollok biztosítják, hogy a gyártott fröccsöntő öntőformák megfeleljenek az összes meghatározott követelménynek. A dimenziós ellenőrzés magában foglalja az összes kritikus tulajdonság ellenőrzését a specifikációk rajzolásához a megfelelő mérőeszközök segítségével. A koordináta mérőgépek pontos értékelést biztosítanak a lyuk helyzetének és a geometriai kapcsolatoknak, míg a felületi befejezés mérései megerősítik a szükséges érdesség értékeinek elérését.
Dimenziós ellenőrzés
Precíziós mérőeszközök Ellenőrizze a fröccsöntő formázási alkatrészek minden kritikus dimenzióját, biztosítva a tervezési előírások betartását és a szigorú tűrés fenntartását.
Geometriai tolerancia
A speciális berendezések ellenőrzik a párhuzamosságot, a merőlegességet és a tulajdonságok helyzetét a fröccsöntő formázási alkatrészek számára a megfelelő illesztés és funkció biztosítása érdekében.
Felszíni elemzés
Felszíni befejezés Mérőeszközök Ellenőrizze, hogy a fröccsöntő formázási alkatrészek elérik -e a szükséges RA -értékeket, biztosítva a megfelelő teljesítményt és az interfész minőségét.
A fröccsöntési formázási alkatrészek geometriai tolerancia -ellenőrzése magában foglalja a felső és alsó felületek közötti párhuzamos ellenőrzéseket, a kritikus lyukak merőleges méréseit a referenciafelületekhez viszonyítva, és a lyukak mintáinak helyzettűrése. Ezek az ellenőrzések gyakran speciális szerelvényeket és mérőeszközöket használnak, amelyeket kifejezetten a penészkomponensek ellenőrzésére terveztek. Az ellenőrzési eredmények dokumentálása nyomon követhetőséget és minőségbiztosítást biztosít a gyártási folyamat során.

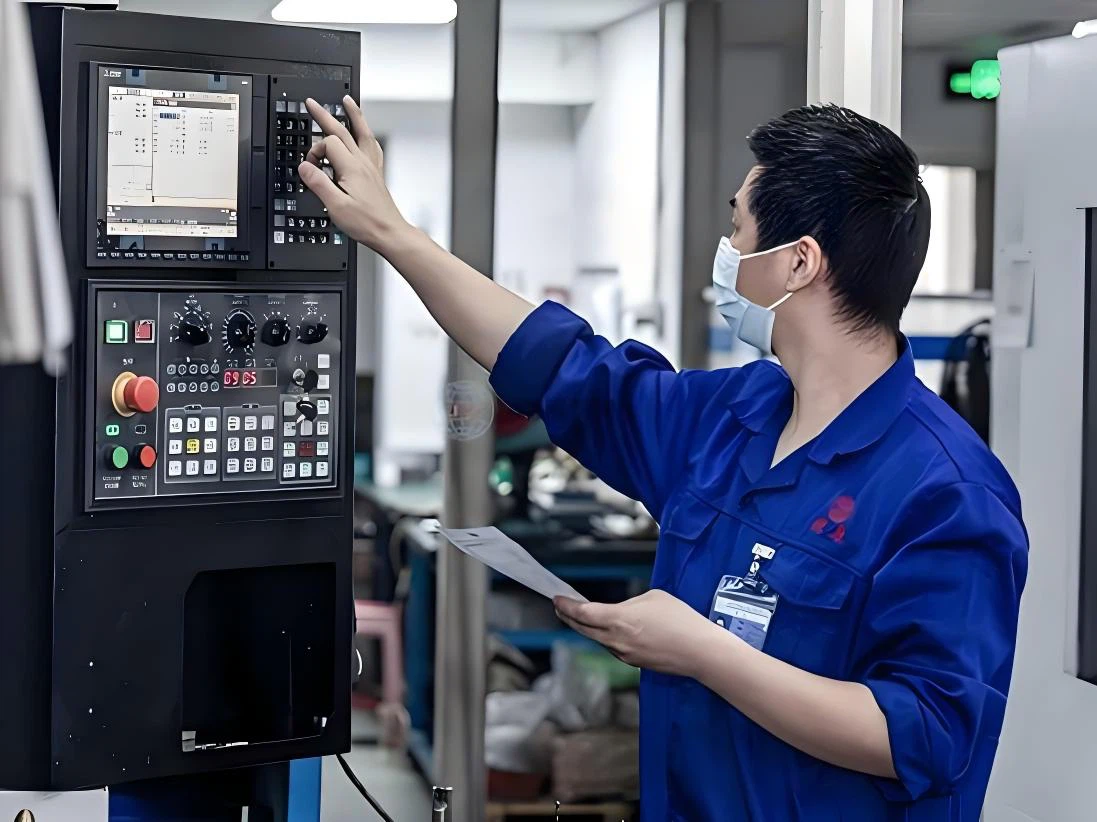

Fejlett gyártási megfontolások
A modern gyártási létesítmények egyre inkább fejlett technikákat alkalmaznak a fokozott hatékonysággal és pontossággal rendelkező fröccsöntési formák előállítására. A számítógépes numerikus vezérlő megmunkálási központok lehetővé teszik a komplex műveletek befejezését egyetlen beállításban, csökkentve a felhalmozott hibákat a több pozicionálási művelet során. Magas - A sebesség -megmunkálási stratégiák optimalizálják az anyag eltávolítási sebességét, miközben fenntartják a felületminőséget, különösen a megkeményedett penész acélokhoz.
A számítógépes - számítógép integrációja elősegíti az optimális szerszámút előállítását a fröccsöntési formák alkatrészeihez, figyelembe véve olyan tényezőket, mint a szerszám kopása, a vágási erők és a hőhatások. A szimulációs képességek lehetővé teszik a folyamat validálását a tényleges megmunkálás előtt, azonosítják a lehetséges problémákat és optimalizálják a paraméterek optimalizálását a jobb eredmények érdekében. Ezek a technológiai fejlődés hozzájárulnak a csökkentett átfutási időkhöz és a fokozott minőséghez a penészkomponensek gyártásában.
Felszíni kezelési és befejezési műveletek
A fröccsöntő formájú alkatrészekre alkalmazott felszíni kezelések az alapvető megmunkálási műveleteken túlmutatnak, hogy a speciális folyamatokat is magukban foglalják, és javítják a teljesítményt és a hosszú élettartamot. A polírozási műveletek tükör befejezéseket érnek el a kritikus felületeken, csökkentve a súrlódást és javítva az alkatrészek felszabadulásának jellemzőit. Különböző bevonási technológiák, beleértve a fizikai gőzlerakódást és a kémiai gőzlerakódási folyamatokat, kopásállóságot és korrózióvédelmet biztosítanak a kitett felületek számára.
Felszíni kezelési lehetőségek a fröccsöntési forma alkatrészekhez
Polírozás
A felszíni felületeket 0,025 μm RA -tól 0,8 μm -ig érik el, javítva a részben felszabadulást és az öntött alkatrészek felületi minőségét
Nitriding
Növeli a felületi keménységet 65-70 órakor méretváltozások nélkül, fokozva a kopásállóságot
Krómozás
Kiváló kopási ellenállást és alacsony súrlódást biztosít, ideális a magas - mennyiségi termelési futásokhoz
PVD bevonatok
A fizikai gőzlerakódás vékony, kemény bevonatokat hoz létre, amelyek csökkentik a súrlódást és javítják a felszabadulási tulajdonságokat
A megfelelő felületkezelések kiválasztása a fröccsöntési formájú alkatrészekhez olyan tényezőktől függ, beleértve a működési feltételeket, a termelési mennyiségeket és az anyagkompatibilitási követelményeket. A nitrid -kezelések jelentős méretváltozások nélkül növelik a felületi keménységet, míg a krómozás kiváló kopásállóságot és csökkent súrlódási együtthatókat biztosít. Ezek a felületfejlesztések jelentősen meghosszabbítják a penészszolgálat élettartamát, és fenntartják az alkatrészek állandó minőségét a termelési futások során.
Összeszerelési és integrációs szempontok
Az egyedi fröccsöntő formázási alkatrészek sikeres integrációja a teljes penészegységbe gondos figyelmet igényel az interfészkövetelményekre és az összeszerelési szekvenciákra. Az összes alkatrész megfelelő tisztítása és megszakítása megakadályozza az összeszerelési problémákat és biztosítja a zökkenőmentes működést. A megfelelő összeszerelő szerelvények használata fenntartja az összehangolást az alkatrészek telepítése során, különös tekintettel a vezető oszlop és a persely rendszerek számára.
A távolság és az interferencia illeszkedik a párzási fröccsöntő formájú alkatrészek között, hogy gondosan ellenőrizni kell a megfelelő működést túlzott játék vagy kötés nélkül. A megfelelő kenőanyagok felhordása az összeszerelés során megkönnyíti a zökkenőmentes működést és megakadályozza a csúszó felületek fellendülését.
Az összeszerelési eljárások és a specifikációk dokumentálása biztosítja a többféle penész -felépítés következetes eredményeit, és lehetővé teszi a hatékony hibaelhárítást, amikor problémák merülnek fel a fröccsöntő formázási alkatrészekkel.
Karbantartási és szolgáltatási élet optimalizálása
A fröccsöntési formázási alkatrészek rendszeres karbantartási programjai jelentősen befolyásolják a penész teljes teljesítményét és a hosszú élettartamot. Az ütemezett ellenőrzések azonosítják a kopási mintákat és a potenciális meghibásodási módokat, mielőtt azok befolyásolják a termelés minőségét. A kopás megelőző cseréje - A hajlamos alkatrészek fenntartják a konzisztens penészteljesítményt és csökkentik a nem tervezett leállást.
Kulcsfontosságú karbantartási gyakorlatok a fröccsöntési formák alkatrészeihez
Készítsen rendszeres ellenőrzési ütemterveket a kritikus fröccsöntő formázási alkatrészek kopásának értékeléséhez, az útmutató rendszerekre összpontosítva, a felületek kialakítását és a tulajdonságok elhelyezkedését.
Végezze el a megelőző csereprogramokat a magas - kopás fröccsöntési formájú alkatrészekhez a termelési ciklusok és az anyagfeldolgozási követelmények alapján.
Fenntartja a mozgó alkatrészek megfelelő kenését a fröccsöntő formában, hogy csökkentse a súrlódást, megakadályozza az élettartamot.
Fejlesszen át átfogó pótalkatrész -leltárokat a kritikus fröccsöntési formák alkatrészeihez, hogy minimalizálják a leállást a váratlan hibák során.
Dokumentálja a karbantartási tevékenységeket és a teljesítményadatokat a fröccsöntési formázási alkatrészekhez a javítási lehetőségek azonosítása és a csere ütemezése optimalizálása érdekében.
A kritikus fröccsöntési formázási alkatrészek alkatrész -leltárának létrehozása biztosítja az alkatrészek meghibásodásainak gyors reakciót. Az alkatrész -tervek szabványosítása több formában csökkenti a készletkövetelményeket, miközben fenntartja a működési rugalmasságot. A feltétel -megfigyelési technikák, beleértve a dimenziós ellenőrzéseket és a felületi befejezés méréseit, objektív adatokat szolgáltatnak a karbantartási döntéshez - készítéséhez.
Gazdasági megfontolások a penészgyártásban
Költségoptimalizálás a gyártás -fröccsöntési formázási forma alkatrészeihez a kezdeti beruházások kiegyensúlyozásához a hosszú - futamidejű operatív előnyökkel. A magasabb pontosságú alkatrészek növelhetik a kezdeti költségeket, de csökkenthetik a karbantartási követelményeket és javíthatják az alkatrészek minőségének következetességét. A megfelelő gyártási folyamatok kiválasztása figyelembe veszi a termelési mennyiségeket, a szükséges toleranciákat és a rendelkezésre álló berendezések képességeit.
A fröccsöntő formás alkatrészek szabványosítása a termékvonalakon keresztül csökkenti a tervezési és a gyártási költségeket, miközben egyszerűsíti a készletkezelést. A moduláris penész tervek lehetővé teszik az alkatrészek újrafelhasználását több alkalmazáson keresztül, javítva a beruházás megtérülését.
A gyártási, karbantartási és csere költségeket magában foglaló életciklus -költség -elemzés átfogó gazdasági értékelést biztosít a tervezési és gyártási döntésekről a fröccsöntési formák alkatrészeire.
A penészkomponensek gyártásának jövőbeli trendei
A gyártási technológiák és az anyagtudomány folyamatos fejlődése elősegíti a fröccsöntő formák előállításának folyamatos javulását. A fejlett anyagok, beleértve a porfémes szerszámcélokat és a kerámia kompozitokat, továbbfejlesztett tulajdonságokat kínálnak az egyes alkalmazásokhoz. Az adalékanyag -gyártási technológiák lehetővé teszik a komplex hűtési csatorna geometriáit és a gyors prototípus fejlesztését, felgyorsítva a penészfejlesztési ciklusokat.
Az iparág 4.0 koncepcióinak integrálása a penészgyártó létesítményekbe lehetővé teszi a valós - időfolyamat -megfigyelési és adaptív vezérlési stratégiákat. A digitális iker technológiák megkönnyítik a virtuális üzembe helyezést és a fröccsöntő formázási alkatrészek optimalizálását a fizikai előállítás előtt. Ezek a technológiai fejlődések ígérik a minőség, a hatékonyság és a rugalmasság folyamatos javulását a penész -alkatrészek gyártási műveleteiben.
Additív gyártás
A 3D -s nyomtatási technológiák lehetővé teszik a komplex geometriákat a fröccsöntő formák alkatrészeiben, amelyek lehetetlenek lennének a hagyományos megmunkálás esetén, különösen a konformális hűtési csatornák esetében, amelyek javítják a ciklusidőket.

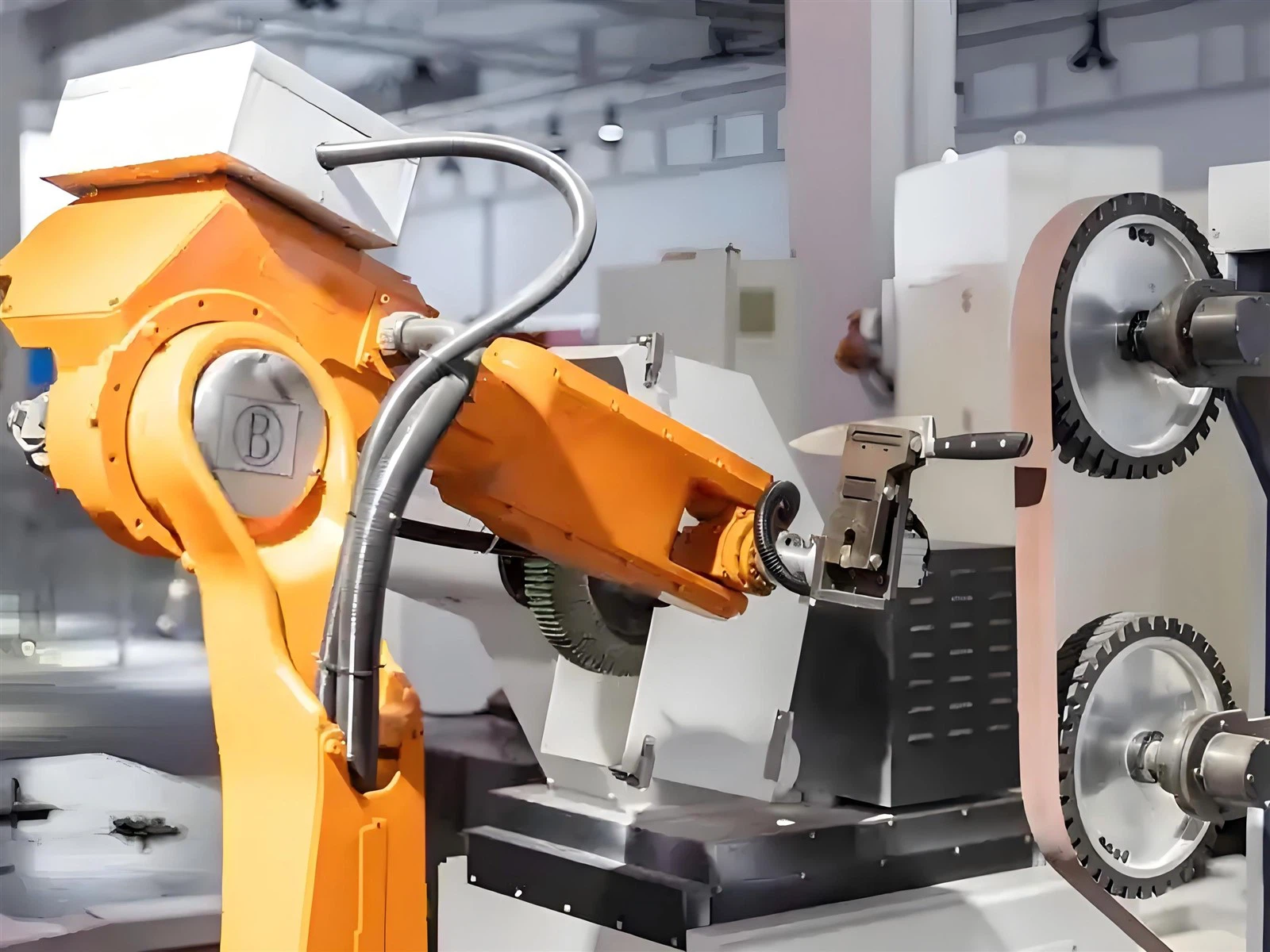

Intelligens gyártás
IOT - Engedélyezett megmunkálási központok valós - időmegfigyelési képességek optimalizálják a fröccsöntő formázási alkatrészek előállítását - vezérelt folyamat -beállítások és prediktív karbantartások révén.
