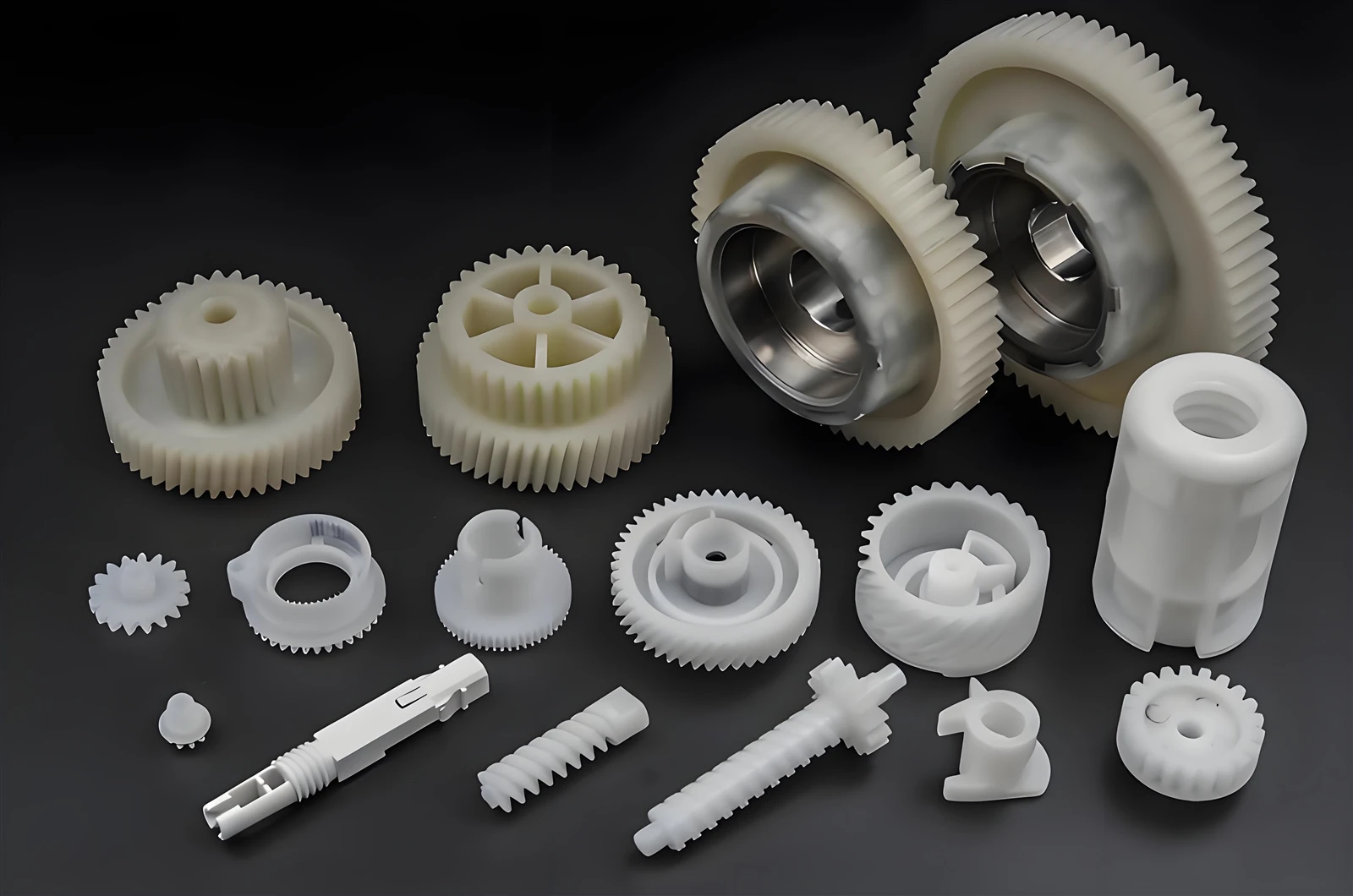

Műanyag alkatrészek összeszerelési és öntési technológia
Napjaink legfejlettebb, leghatékonyabb és legpontosabb gyártási folyamatai a műanyag alkatrészekhez az iparágban.
Ipar 4.0
Automatizált műanyag alkatrészek összeszerelő sor
A műanyag alkatrészek összeszerelésének és öntésének áttekintése
A műanyag alkatrészek összeszerelése és fröccsöntése a modern gyártás kritikus folyamatai, amelyek lehetővé teszik a kiváló minőségű,{0}}precíziós műanyag alkatrészek gyártását számos iparág számára.
Fejlett gyártás
Korszerű -korszerű--létesítmények a legújabb fröccsöntő gépekkel, robotikával és automatizálási rendszerekkel a műanyag alkatrészek hatékony gyártásához.
Precíziós mérnöki munka
A fejlett CAD/CAM technológiával készült, nagy-precíziós öntőformák és szerszámok szigorú tűréshatárok és egyenletes minőség biztosítására minden műanyag alkatrésznél.
Fenntartható megoldások
Környezetbarát anyagok és eljárások, amelyek minimalizálják a hulladékot, csökkentik az energiafogyasztást, és támogatják a fenntartható gyártási gyakorlatok felé történő globális elmozdulást.
A műanyag alkatrészek jelentősége a modern iparban
A műanyag alkatrészek létfontosságú szerepet játszanak számos iparágban, az autóipartól és az elektronikától az egészségügyig és a fogyasztási cikkekig. Sokoldalúságuk, tartósságuk és költséghatékonyságuk{1}}elengedhetetlenné teszi őket a modern gyártásban.
A műanyag alkatrészek összeszerelési és fröccsöntési folyamata az évek során jelentősen fejlődött, fejlett technológiákat és anyagokat alkalmazva, hogy megfeleljen a precizitás, a hatékonyság és a fenntarthatóság iránti növekvő igényeknek.
A fröccsöntés, extrudálás és más műanyagfeldolgozási technikák fejlődésének köszönhetően ma a gyártók bonyolult műanyag alkatrészeket állíthatnak elő bonyolult részletekkel, szűk tűréshatárokkal és kivételes felületi minőséggel.
Piac növekedése
+6.8% CAGR
A műanyag alkatrészek globális piacának előre jelzett növekedése 2030-ra
Ipari alkalmazások
10,000+
gyors szállítás globális forgalmazóink számára
Fenntarthatósági Index
82%
A fenntartható gyakorlatokat alkalmazó vállalatok százalékos aránya
Anyag kiválasztása
A polimerek gondos kiválasztása a mechanikai tulajdonságok, a vegyi ellenállás, a hőstabilitás és a költséghatékonyság alapján, hogy megfeleljen az adott alkalmazási követelményeknek.
Gyakori anyagok:
ABS
Polikarbonát
Polipropilén
PVC
Formatervezés és gyártás
Precíziós formatervezés fejlett CAD/CAM szoftverrel, majd nagy-precíziós megmunkálás és simítás a pontos specifikációknak megfelelő formák létrehozásához.
Főbb technológiák:
CNC megmunkálás
EDM
3D nyomtatás
Formaáramlás elemzése
Fröccsöntés
A műanyag gyantát megolvasztják és nagy nyomással a formaüregbe fecskendezik, ahol lehűl és a kívánt formára szilárdul.
Folyamat paraméterei:
Hőmérséklet szabályozás
Befecskendezési sebesség
Lehűlési idő
Nyomásszabályozás
Szerelés
Műanyag alkatrészek precíziós összeszerelése automatizált rendszerek vagy szakképzett technikusok segítségével, gyakran olyan illesztési eljárásokkal, mint a hegesztés, ragasztók vagy mechanikus rögzítők.
Összeszerelési technikák:
Ultrahangos hegesztés
Lézeres hegesztés
Snap Fits
Ragasztó ragasztás
Befejezés és utó{0}}feldolgozás
Felületkezelések, festés, nyomtatás, bevonat vagy egyéb befejező eljárások a műanyag alkatrészek esztétikájának, funkcionalitásának és tartósságának javítása érdekében.
Befejezési lehetőségek:
Festés
Nyomtatás
Galvanizálás
Polírozás
Minőségellenőrzés és ellenőrzés
Átfogó minőségellenőrzések fejlett metrológiai berendezések és vizsgálati technikák segítségével a specifikációknak és szabványoknak való megfelelés biztosítása érdekében.
Vizsgálati módszerek:
3D szkennelés
CT szkennelés
Vision Systems
Pusztító tesztelés

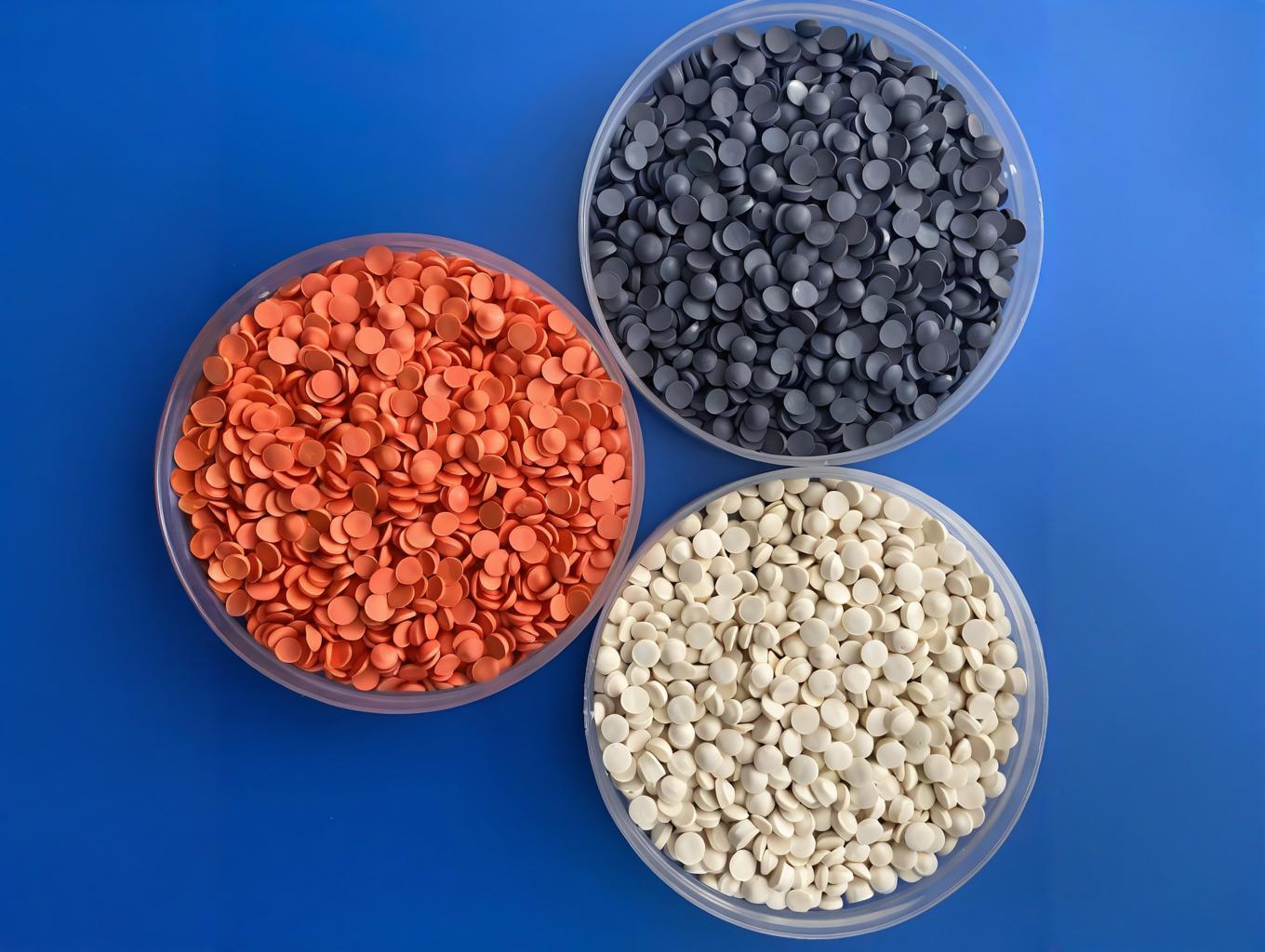

Műanyag anyagok alkatrészgyártáshoz
Polimerek és adalékanyagok széles választéka, amelyeket a nagy teljesítményű{0}}műanyag alkatrészek gyártásához használnak.
Akrilnitril-butadién-sztirol (ABS)
Szívósságáról, ütésállóságáról és könnyű feldolgozhatóságáról ismert általános hőre lágyuló műanyag. Széles körben használják autóalkatrészekben, fogyasztási cikkekben és elektronikai házakban.
siló Szilárdság 40-55 MPa
Hőállóság 80-100 fok
Zsugorodási arány 0,4-0,7%
Polikarbonát (PC)
Erős, átlátszó hőre lágyuló műanyag kiváló ütésállósággal és hőállósággal. Optikai tisztaságot és tartósságot igénylő alkalmazásokban használatos.
Szakítószilárdság 60-75 MPa
Hőállóság 130-140 fok
Zsugorodási arány 0,5-0,7%
Polipropilén (PP)
Könnyű, rugalmas hőre lágyuló műanyag, jó vegyszerállósággal és kifáradási tulajdonságokkal. Általában csomagolásban, autóalkatrészekben és orvosi eszközökben használják.
Szakítószilárdság 30-40 MPa
Hőállóság 100-120 fok
Zsugorodási arány 1,0-2,5%
Polietilén (PE)
Széles körben használt, különböző sűrűségű hőre lágyuló műanyag, amely jó vegyszerállóságot és rugalmasságot kínál. Csomagoláshoz, csövekhez és öntött termékekhez használják.
Szakítószilárdság 10-40 MPa
Hőállóság 60-80 fok
Zsugorodási arány 1,5-3,0%
Polisztirol (PS)
Merev, átlátszó hőre lágyuló műanyag, amely könnyen feldolgozható és olcsó. Csomagoláshoz, eldobható evőeszközökhöz és szigetelőanyagokhoz használják.
Szakítószilárdság 35-50 MPa
Hőállóság 70-90 fok
Zsugorodási arány 0,3-0,6%
Polioximetilén (POM)
Nagy-szilárdságú, kis-súrlódású hőre lágyuló műanyag, kiváló méretstabilitással. Precíziós alkatrészekben, például fogaskerekekben és csapágyakban használják.
Szakítószilárdság 60-75 MPa
Hőállóság 90-110 fok
Zsugorodási arány 1,5-3,0%
Anyagválasztási útmutató
A kívánt teljesítmény, tartósság és költség{0}}hatékonyság elérése érdekében kritikus fontosságú a megfelelő műanyag kiválasztása az alkatrészhez. Vegye figyelembe a következő tényezőket:
Mechanikai tulajdonságok (szilárdság, merevség, ütésállóság)
Kémiai ellenállás a környezeti tényezőkkel szemben
Hőtulajdonságok és hőmérsékletállóság
Méretstabilitás és zsugorodási jellemzők
Esztétikai követelmények (szín, átlátszóság, felületkezelés)
Az anyag költsége és elérhetősége
Szabályozási megfelelőség és iparági szabványok
Anyagkiválasztó mátrix
| Ingatlan | ABS | PC | PP | POM |
|---|---|---|---|---|
| Szakítószilárdság | Közepes | Magas | Alacsony | Nagyon magas |
| Ütésállóság | Magas | Nagyon magas | Közepes | Közepes |
| Hőállóság | Közepes | Magas | Alacsony | Közepes |
| Vegyi ellenállás | Igazságos | Jó | Kiváló | Jó |
| Költség | Alacsony | Magas | Nagyon alacsony | Közepes |
Fejlett összeszerelési és fröccsöntési technikák
A nagy pontosságú-műanyag alkatrészek gyártásához használt élvonalbeli-módszerek és technológiák.

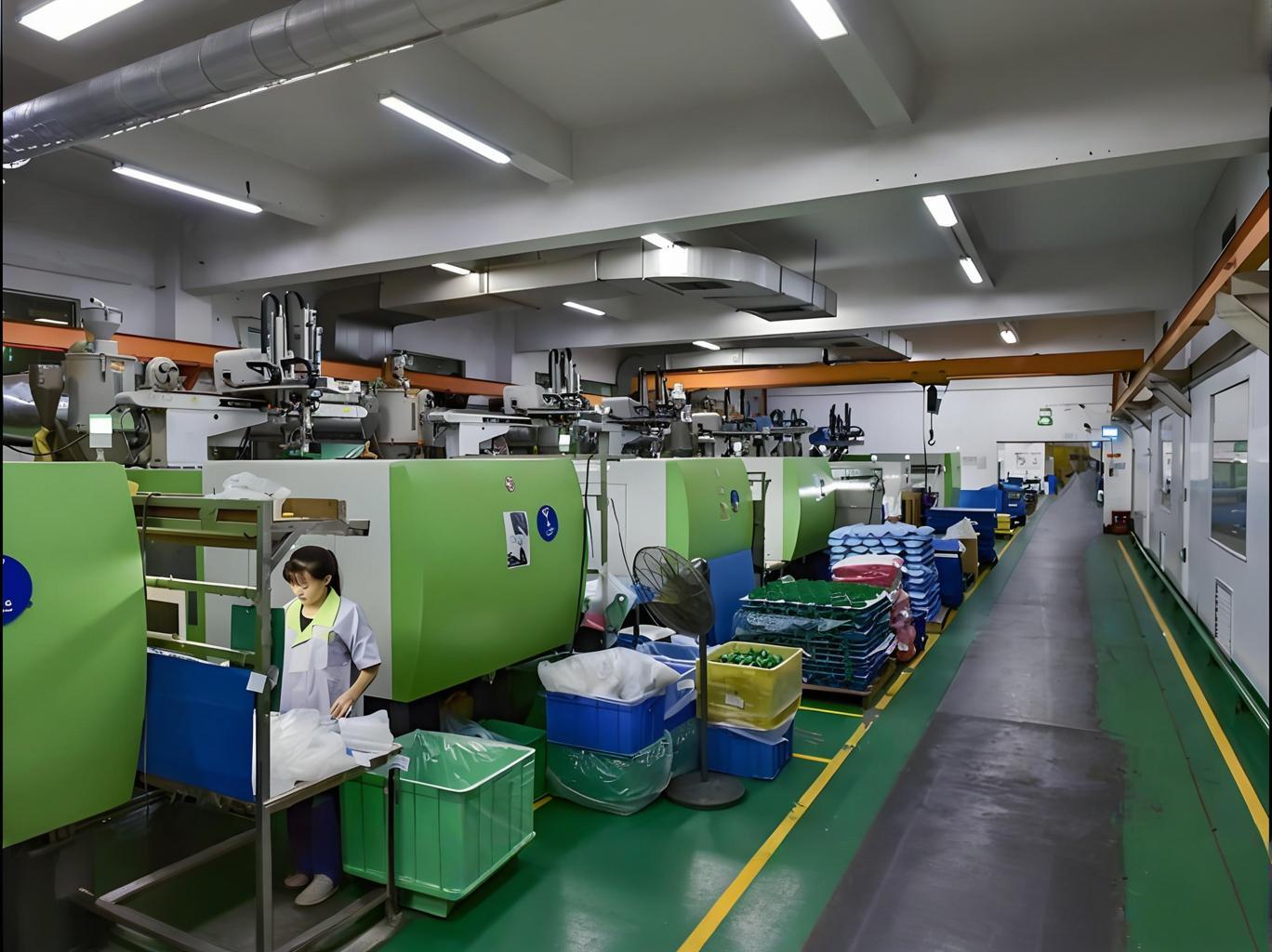

Fröccsöntés
A legszélesebb körben alkalmazott módszer műanyag alkatrészek előállítására, amely magában foglalja az olvadt műanyag öntőforma üregbe való nagy nyomás alatti befecskendezését.
A folyamat lépései:
1. Anyag betáplálás és olvasztás
2. Befecskendezés a formaüregbe
3. Csomagolás és tartás a zsugorodás kompenzálására
4.Hűtés és megszilárdulás
5.Kész alkatrész kilökése
Előnyök:
Magas termelési hatékonyság
Képes összetett formák előállítására
Pontos méretszabályozás
Alacsony munkaerőköltségek nagy mennyiségek esetén
Alkalmazások:
Autóalkatrészek, fogyasztási cikkek, elektronikai házak, orvosi eszközök
Beillesztési forma
Speciális fröccsöntési eljárás, amelyben fém vagy műanyag betéteket helyeznek a formába a műanyag befecskendezése előtt, egyetlen integrált alkatrészt létrehozva.
A folyamat lépései:
1.A betétek precíziós elhelyezése a formában
2. A forma befogása
3. Műanyag befecskendezése a betétek köré
4.Hűtés és megszilárdítás
5.A kész alkatrész kidobása integrált betétekkel
Előnyök:
Megszünteti a másodlagos összeszerelési műveleteket
Javítja az alkatrészek szilárdságát és tartósságát
Növeli a tervezés rugalmasságát
Csökkenti a gyártási költségeket
Alkalmazások:
Elektromos csatlakozók, autóipari érzékelők, orvosi eszközök, szórakoztató elektronika
Overmolding
Olyan folyamat, amelyben az egyik műanyagot a másikra öntik, hogy egyetlen, több{0}}anyagból álló alkatrészt hozzunk létre, továbbfejlesztett funkcionalitással vagy esztétikával.
A folyamat lépései:
1. Az alapelem (hordozó) formázása
2. Az aljzat átvitele egy második formába
3. A fröccsöntő anyag befecskendezése az aljzatra
4.Az anyagok hűtése és ragasztása
5.A kész több-anyagú alkatrész kilökése
Előnyök:
Különböző anyagtulajdonságokat kombinál
Javítja a fogást és az ergonómiát
Javítja az esztétikát és a márka megkülönböztetését
Csökkenti az összeszerelési lépéseket és költségeket
Alkalmazások:
Fogantyúk, fogantyúk, elektronikai eszközök, autóbelsők, orvosi műszerek
Ultrahangos hegesztés
Eljárás, amely nagy{0}}frekvenciás ultrahangos rezgések segítségével hegesztést hoz létre két műanyag alkatrész között, erős, hermetikus tömítést hozva létre.
A folyamat lépései:
1.Az összeillesztendő részek pontos igazítása
2.Nyomás alkalmazása az alkatrészek között
3.Az ultrahangos rezgések bevezetése
4. A műanyag megolvadása a csatlakozási felületen
5. Szilárd kötés kialakulása a műanyag lehűlésekor
Előnyök:
Gyors hegesztési ciklusidők
Nincs szükség ragasztókra vagy oldószerekre
Tiszta és esztétikus illesztések
Nagy -szilárdságú, megbízható kötések
Alkalmazások:
Orvosi eszközök, autóipari alkatrészek, csomagolások, elektronikai burkolatok
Összeszerelési technikák összehasonlítása
| Technika | Folyamat sebessége | Ízületi Erő | Anyagkompatibilitás | Tervezési rugalmasság | Költség |
|---|---|---|---|---|---|
|
Ultrahangos hegesztés |
Nagyon gyors | Magas | Hőre lágyuló műanyagok | Mérsékelt | Alacsony-Közepes |
|
Lézeres hegesztés |
Gyors | Nagyon magas | Átlátszó/nedvszívó műanyagok | Magas | Magas |
|
Ragasztó ragasztás |
Lassú-Közepes | Magas | A legtöbb műanyag | Nagyon magas | Közepes |
|
Mechanikus rögzítés |
Közepes | Közepes-Magas | Minden műanyag | Mérsékelt | Alacsony-Közepes |
|
Snap Fits |
Nagyon gyors | Mérsékelt | Rugalmas műanyagok | Magas | Alacsony |
Minőségellenőrzés a műanyag alkatrészek gyártásában
A szigorú minőségbiztosítási folyamatok biztosítják, hogy minden műanyag alkatrész megfeleljen a legmagasabb precíziós és megbízhatósági szabványoknak.
Precíziós mérés
A fejlett metrológiai berendezések biztosítják a méretpontosságot és az előírásoknak való megfelelést.
Koordináta mérőgépek (CMM)
3D lézeres szkennelés
Optikai ellenőrző rendszerek
CT-vizsgálat a belső hibák észlelésére
Anyagvizsgálat
Átfogó anyagelemzés a tulajdonságok és az ipari szabványoknak való megfelelés ellenőrzésére.
Szakító- és hajlítási vizsgálat
Ütésállóság vizsgálata
Vegyi ellenállás elemzése
Hőstabilitási vizsgálat
Szemrevételezés
Alapos vizuális ellenőrzések a felületi hibák, kozmetikai hibák és összeszerelési problémák azonosítására.
Automatizált látórendszerek
Képzett kezelők által végzett kézi ellenőrzés
Felületi kidolgozás elemzése
Festékáthatoló repedések vizsgálata
Minőségirányítási rendszerünk ISO 9001:2015 tanúsítvánnyal rendelkezik, és szigorú ipari szabványokat követ, hogy biztosítsa a kiváló minőségű-műanyag alkatrészek következetes gyártását.
Folyamatvezérlés
Az összes gyártási folyamat átfogó felügyelete és ellenőrzése a következetesség és a specifikációk betartásának biztosítása érdekében.
Statisztikai folyamatvezérlés (SPC)
Valós idejű-adatgyűjtés és -elemzés a trendek azonosításához és a hibák előfordulásának megelőzéséhez.
Dokumentáció és nyomon követhetőség
A gyártási folyamat minden lépésének teljes körű dokumentálása a teljes nyomon követhetőség és megfelelőség biztosítása érdekében.
Folyamatos fejlesztés
A folyamatok rendszeres értékelése és finomítása visszacsatoláson és adatelemzésen alapulva a folyamatos fejlesztés érdekében.
Gyakori hibák és megoldások
| Disszidál | Leírás | Okai | Megoldások |
|---|---|---|---|
| Mosogatónyomok | Bemélyedések a műanyag rész felületén |
|
|
| Csavarás | A műanyag rész eltorzulása a tervezett alaktól |
|
|
| Vaku | Hígítsa fel a felesleges műanyagot a formaleválasztó vonalnál |
|
|
| Rövid felvételek | A formaüreg hiányos kitöltése |
|
|
| Égési nyomok | Sötét foltok vagy elszíneződés a műanyag felületen |
|
|
Műanyag alkatrészek alkalmazásai
A műanyag alkatrészeket számos iparágban és alkalmazásban használják, sokoldalúságot, tartósságot és költséghatékonyságot{0}} kínálva.
Autóipar
A műanyag alkatrészeket széles körben használják az autóiparban könnyű súlyuk, tartósságuk és tervezési rugalmasságuk miatt.
Belső alkatrészek (műszerfalak, konzolok)
Külső alkatrészek (lökhárítók, rácsok)
A-burkolat-elemei alatt
Elektromos és elektronikus házak
Elektronika
A műanyag alkatrészek kritikus szerepet játszanak az elektronikai iparban, szigetelést, védelmet és szerkezeti támogatást nyújtanak.
Készülékházak és burkolatok
Csatlakozók és szigetelők
Hűtőbordák és hűtőelemek
Kijelző alkatrészek
Orvosi
A precíziós műanyag alkatrészek elengedhetetlenek az orvosi alkalmazásokban, mivel biokompatibilitást, sterilizálhatóságot és tervezési rugalmasságot kínálnak.
Sebészeti műszerek és eszközök
Diagnosztikai berendezés alkatrészei
Gyógyszerszállító rendszerek
Eldobható orvosi kellékek
Fogyasztási cikkek
A műanyag alkatrészek mindenütt jelen vannak a fogyasztói termékekben, tartósságot, esztétikus megjelenést és költséghatékony gyártást biztosítanak-.
Háztartási gépek
Csomagoló anyagok
Játékok és szabadidős termékek
Testápoló termékek
Csomagolás
A műanyag csomagolási megoldások védelmet, tartósítást és kényelmet nyújtanak a termékek széles köréhez.
Palackok és tartályok
Film és pakolások
Zárások és kupakok
Buborékcsomagolások és tálcák
Repülőgép
A nagy -teljesítményű műanyag alkatrészeket az űrhajózási alkalmazásokban használják könnyű súlyuk, szilárdságuk és szélsőséges körülményekkel szembeni ellenállásuk miatt.
Belső kabin alkatrészek
Repülőelektronikai házak
Szerkezeti elemek
Motor alkatrészek
Iparági hatás
A műanyag alkatrészek ipara folyamatosan növekszik és fejlődik, az anyagtudomány, a gyártási technológiák fejlődésének és a különböző ágazatok növekvő keresletének köszönhetően.
6.8%
A globális műanyag alkatrészek piacának éves növekedési üteme
$460B
A piac becsült mérete 2027-re
10K+
A műanyag alkatrészekre támaszkodó iparágak száma
A növekedés fő mozgatórugói
Növekvő kereslet a könnyű anyagok iránt az autóiparban és a repülőgépiparban
Az elektronikai és fogyasztási cikkek ágazatának gyors növekedése
Fejlődés az orvosi technológia és az egészségügyi infrastruktúra terén
Egyre nagyobb hangsúlyt fektetnek a fenntarthatóságra és az újrahasznosítható anyagokra
Az automatizálás és az Ipar 4.0 technológiák növekvő elterjedése
A feltörekvő piacok terjeszkedése és az urbanizációs trendek
Új trendek a műanyag alkatrészek gyártásában
A műanyag alkatrészek ipara folyamatosan fejlődik új technológiákkal, anyagokkal és folyamatokkal, amelyek az innovációt és a fenntarthatóságot mozdítják elő.
Fenntartható anyagok
Biológiailag lebomló és újrahasznosítható műanyagok fejlesztése a környezetterhelés csökkentése érdekében.
Bio-alapú polimerek
Újrahasznosított tartalom integrációja
A körforgásos gazdaság alapelvei
Automatizálás és AI
A mesterséges intelligencia és a robotika integrálása a gyártási folyamatokba.
Intelligens gyártási rendszerek
Prediktív karbantartás
Minőségellenőrző automatizálás
3D nyomtatás
Additív gyártás a gyors prototípuskészítéshez és a kis{0}}gyártáshoz.
Gyors prototípuskészítés
Összetett geometriák
Igény szerinti gyártás-
GYIK
1. Nem megfelelő összeszerelési távolságok
Probléma leírása:A műanyag alkatrészeken túl nagy vagy elégtelen hézagok vannak az összeszerelés során, ami összeszerelési nehézségekhez vagy gyenge tömítési teljesítményhez vezet.
Kiváltó ok elemzése:
Nem megfelelő tűrésszabályozás a formatervezésben
A képlékeny zsugorodás mértékének helytelen számítása
Nem megfelelő fröccsöntési hőmérséklet és nyomás paraméterek
Anyagtétel-változások, amelyek a zsugorodási sebesség változását okozzák
Megoldások:
Számolja újra a műanyag zsugorodási arányát, és ennek megfelelően állítsa be a forma méreteit
Optimalizálja az öntési folyamat paramétereit a hűtési sebesség és a hőmérséklet szabályozásához
Szigorú nyersanyag-ellenőrzési szabványok létrehozása a tételek konzisztenciájának biztosítása érdekében
A hézag megfelelőségének ellenőrzése érdekében a tervezési szakaszban végezze el az összeszerelés tesztelését
2. Szerelési feszültségrepedés
Probléma leírása:A műanyag alkatrészek feszültségkoncentráció{0}}kiváltotta repedést okoznak az összeszerelés során vagy után.
Kiváltó ok elemzése:
Túlzott összeszerelési erő meghaladja az anyagszilárdság határait
Alkatrész-kialakítás éles sarkokkal vagy feszültségkoncentrációs területekkel
Az összeszerelési sebesség túl gyors, nincs elegendő idő a stresszoldáshoz
Alacsony környezeti hőmérséklet csökkenti az anyag szívósságát
Megoldások:
Szabályozza az összeszerelési erőt nyomatékkulcsokkal és más precíziós szerszámokkal
Optimalizálja az alkatrészek szerkezeti kialakítását letörések és átmeneti sugarak hozzáadásával
Megfelelően növelje az összeszerelési környezet hőmérsékletét az anyag szilárdságának javítása érdekében
Végezze el lépésről lépésre az összeszerelést vagy az előmelegítő kezelést a stresszkoncentráció csökkentése érdekében
3. Nem megfelelő szerelvénypozícionálási pontosság
Probléma leírása:A műanyag alkatrészek helyzeti eltérést mutatnak az összeszerelés után, ami befolyásolja az általános funkcionalitást és a megjelenés minőségét.
Kiváltó ok elemzése:
Indokolatlan pozicionáló szerkezet kialakítása
A műanyag alkatrészek megvetemedésének deformációja
Az összeszerelő szerszámok nem megfelelő pontossága
Inkonzisztens kezelői képzettségi szintek
Megoldások:
Javítsa a pozicionálási struktúrákat több-pontos pozicionálási vagy segédvonali funkciók hozzáadásával
Optimalizálja az öntési folyamatot az alkatrészek belső feszültségének és vetemedésének csökkentése érdekében
Használjon nagy-precíziós összeszerelő szerszámokat és pozicionáló rögzítőelemeket
Erősítse meg a kezelők képzését, és alakítson ki szabványos működési eljárásokat
4. -Az összeállítás tömítésének hibája
Probléma leírása:Az összeszerelt műanyag alkatrészek levegőszivárgást, folyadékszivárgást és egyéb tömítési problémákat tapasztalnak.
Kiváltó ok elemzése:
A tömítési felület érdessége meghaladja a specifikációt
Nem megfelelő összeszerelési nyomaték, ami elégtelen vagy túlzott tömítőgyűrű deformációt okoz
Összeférhetetlenség a tömítőgyűrű anyaga és a műanyag között
Hőtágulást/összehúzódást okozó hőmérsékletváltozások, amelyek befolyásolják a tömítést
Megoldások:
Javítja a tömítőfelület megmunkálási pontosságát és szabályozza a felület érdességét
Pontos összeszerelési forgatónyomaték-szabványokat határozzon meg, és érvényesítse a szigorú megfelelést
Válasszon olyan tömítőgyűrű anyagokat, amelyek jól kompatibilisek a műanyagokkal
A tervezés során vegye figyelembe a hőmérséklet-változás hatásait, és biztosítson megfelelő deformációs ráhagyást
