Vegyi maratási feldolgozás a penészgyártásban
A kémiai maratási feldolgozás egy kifinomult gyártási technikát képvisel, ahol a munkadarabok alkatrészei ellenőrzött kémiai közeg expozíción mennek keresztül, és olyan kémiai reakciókat kezdeményeznek, amelyek feloldják az anyagot a kívánt formák és dimenziók elérése érdekében. Ez a folyamat egyre létfontosságúvá vált a modern gyártásban, különös tekintettel az injekciós műanyag formázási alkalmazásokban használt bonyolult penészüregek létrehozására.
A kémiai maratás feldolgozása során a nem - feldolgozott felületi felületek korrózióval történő védelmet igényelnek - rezisztens bevonatok, mielőtt a munkadarabokat maratási oldatokba merítenék, vagy a maratók közvetlenül a felületekre alkalmazzák, hatékonyan eltávolítva a kitett anyagot a feldolgozási célok elérése érdekében.
Kulcsfontosságú alkalmazások
Bonyolult penészüreg -létrehozás injekciós műanyag formázáshoz
Felületi texturálás és minta létrehozása
Micro - nagy pontosságú szolgáltatás gyártása
A hagyományos módszerekhez hozzáférhetetlen komplex geometriák feldolgozása
Mind a metál, mind a non - fém anyagfeldolgozás
A kémiai maratás feldolgozásának alapelvei és jellemzői
Alapelvek
A kémiai maratás sokoldalúsága mind a metál, mind a - fém anyagokra kiterjed, beleértve az üveg- és kőszubsztrátokat, amelyeket az anyagi keménységi korlátozások nem befolyásolnak, miközben elkerülik a fizikai változásokat. A POST - feldolgozási felületek nem mutatnak burrokat, deformációt vagy munka edzési jelenségeket, így ez a technika különösen értékes az injekciós műanyag öntőszerszám gyártásához, ahol a felületi minőség közvetlenül befolyásolja a végtermék jellemzőit.
Legfontosabb előnyök
A folyamat lehetővé teszi a hagyományos mechanikus feldolgozási módszerekhez hozzáférhetetlen felületek megmunkálását, kiküszöbölve a lámpatest követelményeit a működés közben. A környezeti megfontolások azonban a maratási oldatgőzökből származnak, amelyek átfogó védő intézkedéseket igényelnek a berendezések megőrzéséhez és az üzemeltető biztonságához.
Fotómaratás injekciós műanyag öntvényben
Az injekciós műanyag öntőformát a penészgyártáson belül a kémiai maratás elsősorban minták, minták és szövegek létrehozására szolgál a műanyag penészüreg felületén, a fényképészeti maratás az uralkodó alkalmazási módszerként. A fényképészeti maratás feldolgozása magában foglalja a szükséges képek rögzítését a fényképészeti negatívumokon, majd ezeket a képeket fotokémiai reakciók révén átvitele a fényérzékeny emulzióval bevont üreg -munkafelületekre.
A - poszt -emulziós filmek fokozott víz oldhatatlanságát és jobb korrózióálló képességét mutatják. A nem feltüntetett emulziós területek megtartják a víz oldhatóságát, lehetővé téve a mosás révén történő eltávolítását, hogy feltárják az alapul szolgáló fémfelületeket a későbbi maratáshoz, végül a kívánt mintákat és a terveket, amelyek nélkülözhetetlenek az injekciós műanyag formázási alkalmazásokhoz.
Fotómaratási folyamat, amely megmutatja a pontos minta átvitelét a penészfelületekre az injekciós műanyag öntési alkalmazásokhoz
Vegyi maratási folyamat munkafolyamat

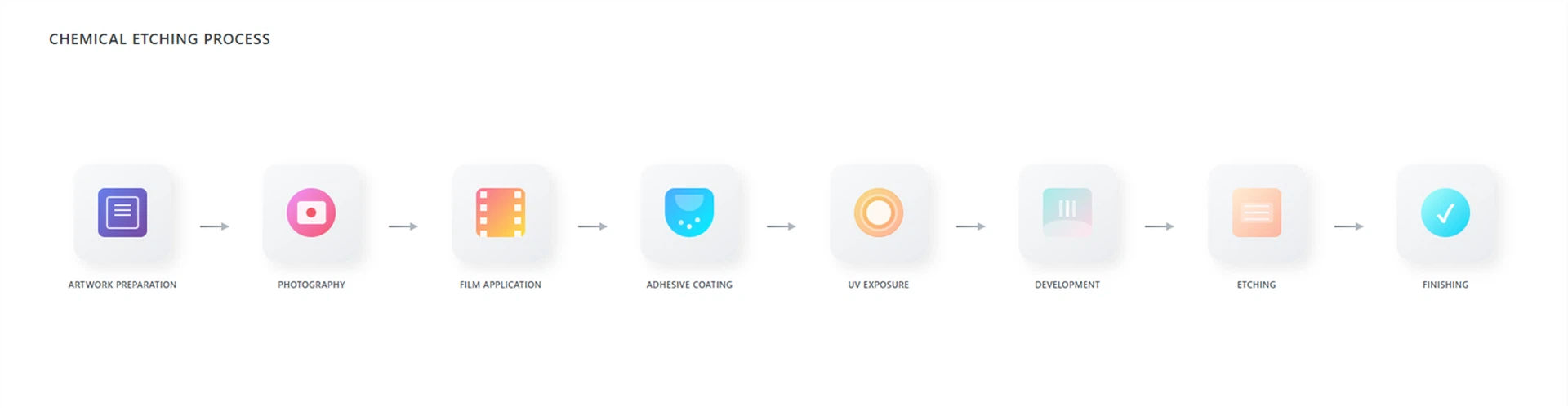

A fényképészeti maratási feldolgozási munkafolyamat számos kritikus szakaszot foglal magában: eredeti műalkotás -előkészítés → Fotózás → Negatív film alkalmazás → Film megerősítése → Ragasztó eltávolítás → maratás → Befejezési műveletek.
Eredeti mű és fotózás
Az eredeti műalkotás -létrehozás magában foglalja a szükséges grafikák vagy szövegek rajzolását előre meghatározott skálán a műszaki rajzokon. A speciális fényképészeti berendezések ezután rögzítik és csökkentik ezeket az eredeti példányokat a fényképészeti negatívok megfelelő méreteire. Az injekciós műanyag öntési alkalmazásokhoz, például a szappandoboz üregének szöveges maratásához a kapott filmkészítés pontos dimenziós vezérlőt mutatja be a penész pontosságához.
Fényérzékeny ragasztó összetétel
Több fényérzékeny ragasztó készítmény létezik, a - alapú fényérzékeny ragasztóval, amely a legelterjedtebb választást képviseli. Az operatív elv a nem - reaktív tulajdonságokat foglalja magában a polivinil -alkohol és az ammónium -dikromát között. A polivinil -alkohol vízoldhatóságot, átláthatóságot és ragasztó tulajdonságokat mutat, és vékony fóliákat képez a nedvesség párolgásakor, amelyek vízmosás révén eltávolíthatók.
Maratás felületi tisztítás
Pre - A bevonó felület tisztítása kötelező marad a befecskendező műanyag formázó formákhoz. A kis formákban hevített 10% NAOH oldatban zsírtalanítják, majd tiszta víz -öblítést követnek. A nagyobb formákhoz kezdeti mosást igényelnek forrásban lévő 10% NaOH oldattal, az azt követő melegvíz -öblítéssel és kb. 50 fokos fűtéshez, mielőtt a bevonás előtt a fényérzékeny ragasztó hámlást vagy leválasztást megelőzik.
Ragasztófelhasználás
A ragasztó alkalmazás spray -bevonási módszereket alkalmaz sötét szoba vörös fény körülmények között, és több alkalmazást igényel a fényérzékeny képalkotáshoz kijelölt területeken. Az alkalmazási intervallumok a környezeti hőmérsékleti körülményektől függnek, a magasabb hőmérsékletek rövidebb időközönként és alacsonyabb hőmérsékleteket igényelnek, amelyek hosszabb ideig szükségesek. Az egységes lefedettség a permetezési folyamat során alapvető fontosságú, különösen az injekciós műanyag öntési üreg felületeihez, ahol a konzisztencia befolyásolja a végtermék minőségét.
Fényképészeti negatív elhelyezés
Az előkészített fényképészeti negatívumok gondos elhelyezést igényelnek a maratási felületeken, biztosítva a síkosságot, amely a felületekre merőleges üvegnyomáson keresztül. Az átlátszó szalag negatívokat rögzít a helyén, míg a fehér kőolajzselés megkönnyíti az ívelt vagy lekerekített szakaszok tapadását. Az üregek tervezési megfontolásainak megfelelően a kényelmes film -elhelyezésnek kell lennie, amely potenciálisan beépítheti a betétblokk -struktúrákat, ha szükséges a komplex injekciós műanyag öntési konfigurációkhoz.
Fény expozíciós folyamat
Az ultraibolya fényforrások, például a higanylámpák, megvilágítják a - bevonatú és film - alkalmazott munkadarab -szakaszokat, amelyek fényérzékeny reakciókat indukálnak a felületi emulziós filmekben a képminták szerint.
Fejlesztés és mosás
A - poszt Az expozíciós munkadarabok kb. 30 másodpercig merülnek be 40-50 fokos forró vízbe, feloldva a nem kitett emulziós részeket, majd öblítést és szárítást követnek.
Film megerősítés és javítás
A fejlett üregformák hőkezelésen mennek keresztül 150-200 fokos elektromos állandó hőmérsékletű szárító kemencékben 5-20 percig, javítva az emulziós film adhéziós szilárdságát.
Non - maratott területvédelem
A maratási folyamatokból kizárt területek védőfilm -alkalmazást igényelnek, megakadályozzák a nem kívánt anyagok eltávolítását a kémiai feldolgozási szakaszokban, amelyek kulcsfontosságúak a dimenziós pontosság fenntartásához.
Maratás végrehajtás
A különböző anyagokhoz szükség van a konkrét maratási oldat kiválasztására. Az acélüregek általában használják a vas -klorid vizes oldatokat, amelyeket merítéssel vagy spray -módszerekkel alkalmaznak.
Ragasztó eltávolítás és befejezés
A kitöltött maratáshoz üregtisztítást igényel festék oldószerek és ipari alkoholok felhasználásával, majd ellenőrzés, érintse meg a- UPS -t és a védőbevonat alkalmazását.
Vegyi maratási folyamat munkafolyamat, amely különféle szakaszokat mutat a műalkotások készítésétől a végső befejezésig
Kutatási betekintés
"A fejlett kémiai maratási technikák forradalmasították a precíziós gyártást az injekciós műanyag formázáshoz, lehetővé téve a mikro - strukturált felületek létrehozását, fokozott tribológiai tulajdonságokkal. Ezek a felületek akár 40% -kal csökkentik a súrlódási együtthatókat az öntési folyamat során, az alkatrészek felszabadulásának javításához, a csökkentett ciklusidővel és a meghosszabbított penész -élettartamokkal. tovább bővítette a komplex felszíni geometriák lehetőségeit. "
- Journal of Manufacturing Science and Engineering, 2023
https://doi.org/10.1115/1.4057892
Fejlett alkalmazások a modern gyártásban
A kémiai maratási technológia tovább fejlődik, hogy megfeleljen az egyre kifinomultabb injekciós műanyag formázási követelményeknek. A kortárs alkalmazások túlmutatnak a hagyományos dekoratív elemeken, hogy a funkcionális felületi textúrák is javítsák a termék teljesítményét. A mikro - kémiai maratás útján létrehozott strukturált felületek javítják az anyagáramlás jellemzőit az injekciós műanyag öntési folyamatok során, csökkentve a ciklusidőket és javítva az alkatrészek minőségét.
A digitális képalkotó technológiák és a kémiai maratási folyamatok integrálása lehetővé teszi a gyors prototípus -képességeket az injekciós műanyag öntőszerszámokhoz. Számítógépes - Segített tervezési rendszerek Pontos fotográfiai negatívumokat generálnak közvetlenül a digitális fájlokból, kiküszöbölve a kézi műalkotási előkészítést, miközben fenntartják a kivételes pontosságot.
Ez a digitális munkafolyamat különösen előnyös az injekciós műanyag formázási műveletekhez, amelyek gyakori tervezési iterációkat vagy testreszabott termelési futásokat igényelnek.
Környezeti fenntarthatóság
A környezeti fenntarthatósági szempontok az Eco - barátságos maratási megoldások és hulladékkezelő protokollok fejlesztését eredményezik. A modern létesítmények zárt - hurok -kémiai újrahasznosítási rendszereket hajtanak végre, minimalizálva a környezeti hatást, miközben megőrzik a folyamat hatékonyságát, amely nélkülözhetetlen a versenyképes injekciós műanyag formázási műveletekhez. A fejlett szűrési és semlegesítési technológiák biztosítják az egyre szigorúbb környezetvédelmi előírások betartását anélkül, hogy veszélyeztetnék a termelési képességeket.
Minőség -ellenőrzési módszertan
A kémiailag maratott injekciós műanyag formázási felületek minőség -ellenőrzési módszertana kifinomult mérési technikákat tartalmaz. Az optikai profilometria és a pásztázó elektronmikroszkópia ellenőrzi a dimenziós pontosságot és a felületi jellemzőket, biztosítva a konzisztenciát a termelési tételek között. A statisztikai folyamatvezérlés a megvalósítás során figyeli a maratási paramétereket, azonosítva a variációkat, mielőtt azok befolyásolják az injekciós műanyag formázási termék minőségét.
Folyamat optimalizálási stratégiák
A kémiai maratási folyamatok optimalizálása a műanyag öntési alkalmazásokhoz a többszörös összekapcsolt változók átfogó megértését igényli. A hőmérséklet -szabályozás pontossága közvetlenül befolyásolja a maratási sebességeket és az egységességet, mivel a modern rendszerek automatizált hőmérséklet -szabályozást alkalmaznak ± 0,5 fokos stabilitással a feldolgozási ciklusok során.
| Optimalizálási paraméter | Kulcsfontosságú megfontolások | Hatás az injekciós műanyag formázásra |
|---|---|---|
| Hőmérsékleti szabályozás | ± 0,5 fokos stabilitás fenntartása | Biztosítja az egységes maratási mélységet és a mintázat következetességét |
| Kémiai koncentráció | Pontos megfigyelés és beállítás | Megakadályozza a - maratás alatt vagy a - maratási hibákat |
| Agitációs módszerek | Ultrahang vs. hagyományos keverés | Javítja a funkciók meghatározását és a maratási egységességet |
| Maszkoló anyagok | Fejlett fotorezisztens készítmények | Engedélyezi a komplex felületi jellemzőket és a finomabb részleteket |
| Feldolgozási dokumentáció | Átfogó paraméterkövetés | Biztosítja a reprodukálhatóságot a termelési futások között |
Fejlett folyamatvezérlők
A kémiai koncentráció megfigyelése biztosítja a következetes maratási tulajdonságokat, megakadályozva a - maratás alatt vagy a- maratási körülményeket, amelyek veszélyeztetik az injekciós műanyag formázási penész teljesítményét. Az agitációs mechanizmusok javítják a maratási egységességet azáltal, hogy elősegítik a munkadarabok felületével való friss marató érintkezést, miközben eltávolítják a reakciótermékeket.
Az ultrahangos agitációs rendszerek bemutatják a finom tulajdonságok szaporodásának sajátos hatékonyságát az injekciós műanyag öntési üregekben, a szokásos keverési módszerekhez képest kiváló mintázat -meghatározást elérve. Az áramlási dinamika optimalizálása a maratási kamrákon belül minimalizálja a holt zónákat, ahol a kémiai kimerülés nem - Egységes anyag eltávolítást okozhat.
A gépi tanulási algoritmusok egyre inkább elősegítik a paraméterek optimalizálását, előrejelzve az optimális feltételeket a kívánt felületi előírások alapján. Ez a technológia lehetővé teszi a maratási paraméterek gyors beállítását, biztosítva a következetes eredményeket, még akkor is, ha a környezeti feltételek vagy az anyagjellemzők kissé eltérnek.
Integráció a kiegészítő technológiákkal
A kémiai maratás szinergetikusan kombinálódik más gyártási folyamatokkal az injekciós műanyag formázási képességek kibővítése érdekében. A lézerfelület texturálása a kezdeti mintákat kémiai maratás útján fejleszti ki, és eléri a felületi komplexitásokat, amelyek meghaladják az egyéni folyamatkorlátozásokat. Ez a hibrid megközelítés különösen előnyös az injekciós műanyag formázási alkalmazásoknak, amelyek mind a makró - skála jellemzőit és a mikro - skála felületi textúrákat igényelnek.
Az elektrokémiai megmunkálási integráció lehetővé teszi a szelektív anyag eltávolítási sebességét az üregfelületek között, és gradiens textúrákat hoz létre, amelyek értékesek az injekciós műanyag öntési áramlás -szabályozáshoz. A kombinált feldolgozási szekvenciák kihasználják a megfelelő technológiai erősségeket, miközben enyhítik az egyes korlátozásokat, ami kiváló penész teljesítményjellemzőket eredményez.
Az adalékanyag -gyártási technológiák egyre inkább kiegészítik a kémiai maratási folyamatokat, összetett belső hűtési csatornákat hozva létre az injekciós műanyag öntvényszerszámokon belül, amelyek a későbbi felületkezelésen átmennek a maratás útján. Ez a kombináció példa nélküli penészmintákat tesz lehetővé, amelyek optimalizálják mind a termálkezelést, mind a felületi funkciókat.
Felszíni bevonatok fejlesztései
A kémiai maratás utáni felületi bevonat -alkalmazások javítják az injekciós műanyag öntőformát a penész tartósságát és a felszabadulási jellemzőket. A fizikai gőzlerakódás és a kémiai gőzlerakódási folyamatok kopásuk - A maratott felületi jellemzőket megőrző rezisztens bevonatok, miközben meghosszabbítják az operatív élettartamokat.
A Nano - strukturált bevonatok különös ígéretet mutatnak a súrlódás csökkentésére és az anyagáramlás javítására az injekciós műanyag formázási ciklusok során. Ezek a fejlett bevonatok csökkenthetik a penészkarbantartási követelményeket, miközben javítják az alkatrészek minőségét és a termelési hatékonyságot.
Közös hozzászólás - maratási bevonatok:
Titán -nitrid (ón)
Króm -nitrid (CRN)
Diamond -, mint a Carbon (DLC)
Alumínium -oxid (al₂o₃)
A vegyi maratás integrálása adalékanyag -gyártási és felszíni bevonási technológiákkal fejlett injekciós műanyag formázási alkalmazásokhoz
Az Advanced Manufacturing Technology International Journal -ban közzétett kutatások szerint "A kémiai maratási folyamatok kiváló pontosságot mutatnak a mikro - tulajdonságok létrehozásában a penészfelületeken, és 10 mikrométerre érik el az 1: 1 -et, amely meghaladja az 1: 1 -et öntött termékek ”(Zhang et al., 2023, https://doi.org/10.1007/S00170-023-11234-9).
Ez a precíziós szint lehetővé teszi a fokozott funkcionalitású fröccsöntött alkatrészek előállítását, ideértve a jobb markolatfelületeket, a csökkentett tükröződést, a fokozott fény diffúziót és a jobb tapadási jellemzőket a későbbi bevonási folyamatokhoz. Az a képesség, hogy ilyen pontos tulajdonságokat közvetlenül a penészfelületeken hozzon létre, jelentős előnyt jelent a magas - értékű műanyag alkatrészek előállításában az autóipari, orvosi és fogyasztói elektronikai iparban.
