Rész név: | Test / fej, fejtest balra A fej teste jobb |
anyag: | PC |
Penész üregek: | 1 + 1 + 1 + 1 |
Penész típusa: | 3 lemez forma |
Kapu típusa: | pont kapu |
Felület kidolgozása: | SPI-B2 |
Üreges és acél acél: | H13 |

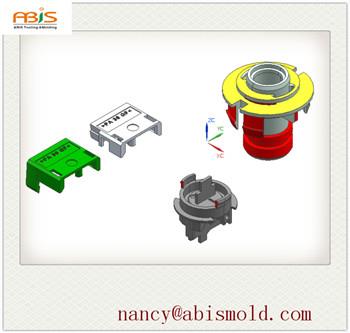

Alkatrész mérete: | 1: 31.80X31.57X30.75 2: 19.50X22.00X25.35 3: 16.00X20.90X11.91 4: 16.00X19.80X6.00 |
Mivel ezek az alkatrészek kicsik és sokan vannak alul, jobb a 3 lemez alakú és a kapu használata. a különböző futómérettel kellett mérlegelnie az anyag mozgóképességét. láthatja a megfelelő képet

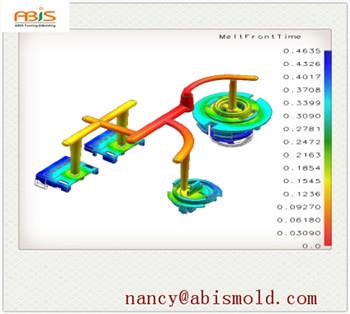

ami azt mutatja, hogy a penészáramlás jó.

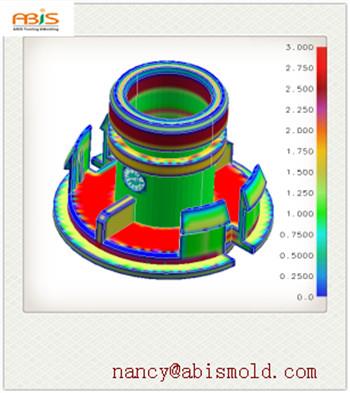

a termékek merülési szöge szintén nagyon fontos, névlegesen 1 szög rendben van az általános felülethez. lent
a bal oldali kép azt mutatja, hogy a zöld felület nulla szög, tehát elkerülése érdekében 1 szögre kell állítani
húzó sérülés. és a jobb oldali képen látható a vörös hely, amelyet a fal vastagsága vastag lehet
mosogatónyomokat okozhat.

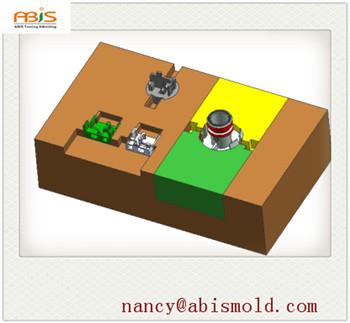

ezeknek az alkatrészeknek 6 emelőt és 3 diát kell készíteniük. csúszkák a szögcsap erővel, a
bizonyos szög. Ekkor a csúszó blokk kihúzódna. az emelő mozgószöge 8, és
az adagolótüske aláhúzott hosszúságú, adjunk hozzá 1,5 mm-t. az alábbi képek a

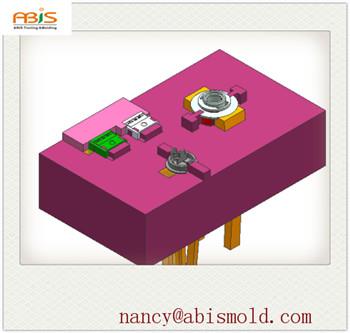

üreg és mag.

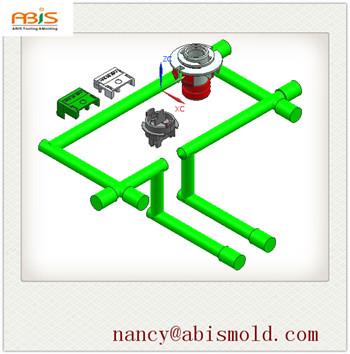

Az alábbiakban a hűtőrendszer található. egyszerű és általános vízvezetéke. az összes csúszda elkészítette a hűtőrendszert.
A fenti ábra bemutatja az egyszerű DFM jelentést, és néhány részletet mindig a 3D formatervezésben. és utána
T1 formapróba, megvizsgálhatjuk a forma méretét és megjelenését, hogy megfelelnek-e a
vevő igénye.
