CNC gravírozási feldolgozás üreg betétekhez a modern penészgyártásba
Fejlett technikák a fröccsöntő penész alkatrészek precíziós előállításához
A fröccsöntő penészüreg -betétek gyártása az egyik technikailag legigényesebb szempontot képviseli, amellyel a fröccsöntő vállalkozások szembesülnek a napi működésében. Vegye figyelembe a szappandoboz -fröccsöntő üreg -betét példáját, amely összetett fordított szöveges mintákat tartalmaz, beleértve a kínai karaktereket, amelyek a "陕西科技大学" -et (Shaanxi Tudományos és Technológiai Egyetem) és a megfelelő angol "Shaanxi Tudományos és Technológiai Egyetem" című angol szöveget olvasják fordított mintázatban.

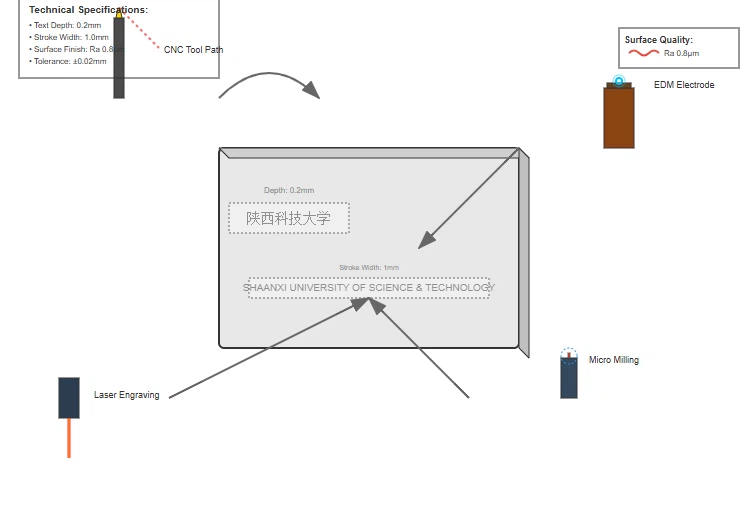

Ezek a szöveges minták, amelyek mélysége 0,2 mm és az angol levélgutó szélessége 1 mm, jelentős kihívásokat jelent, amelyeket a fröccsöntő formáknak különféle feldolgozási módszerek révén kell legyőzniük. A fröccsöntő formájú alkatrészek kivételes pontosságot igényelnek a végtermék megfelelő funkcionalitásának és felületének befejezéséhez.
Feldolgozási módszerek és alkalmazásuk az iparban
Az ilyen bonyolult szöveges minták feldolgozásához a fröccsöntő cégek általában három elsődleges módszert alkalmaznak: CNC gravírozási feldolgozás, lézeres metszetfeldolgozás és kémiai maratási feldolgozás. Mindegyik módszer megkülönböztetett előnyöket és korlátozásokat kínál, amelyeket a fröccsöntő társaságoknak gondosan mérlegelniük kell, amikor kiválasztják a legmegfelelőbb technikát az alkalmazásaikhoz.
CNC metszetfeldolgozás
A fröccsöntő penész társaságok széles körben elfogadják, de korlátozásokkal szembesülnek a szerszámkorlátozások miatt, amelyek megakadályozhatják a finom részletek teljes feldolgozását. A vágószerszámok fizikai dimenziói korlátozhatják a keskeny terekhez és az éles sarkokhoz való hozzáférést. E korlátozások ellenére sok fröccsöntő vállalkozás továbbra is a CNC metszetére támaszkodik annak megbízhatósága és költségei miatt, és a- költségek hatékonysága a legtöbb alkalmazásban, amely a fröccsöntő formázási alkatrészeket tartalmazza.
Lézeres metszetfeldolgozás
Egy fejlett megoldás, amelyet a fröccsöntő társaságok egyre inkább elfogadnak a hagyományos CNC metszet korlátozásainak leküzdésére. Ez a technológia hatékonyan feldolgozhatja azokat a területeket, amelyeket nehéz vagy lehetetlen elérni a hagyományos vágószerszámokkal. A lézeres metszetű berendezések magas költségei azonban továbbra is jelentős akadályt jelentenek sok fröccsöntő penész társaság számára.
Vegyi maratási feldolgozás
Egy másik életképes lehetőség, amelyet a fröccsöntő társaságok gyakran használnak, különösen a sekély mélységigényekhez. Noha ez a módszer általában viszonylag kisebb feldolgozási mélységeket ér el a mechanikai módszerekhez képest, az alacsony feldolgozási költségek vonzó lehetőséget kínálnak a szűk költségvetési korlátok mellett működő fröccsöntő társaságok számára.

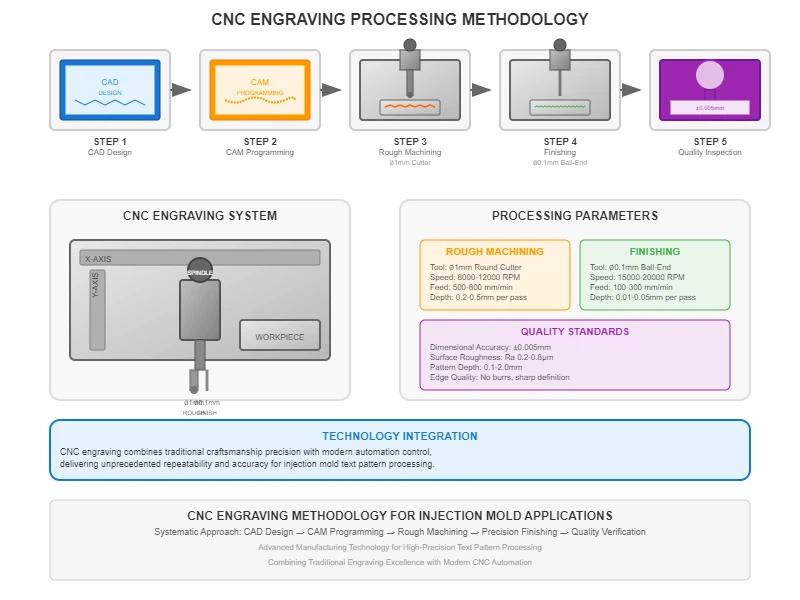

CNC gravírozási feldolgozási módszertan
A szöveges minták CNC gravírozási folyamata egy szisztematikus megközelítést követ, amelyet a fröccsöntő cégek finomítottak az évek gyakorlati tapasztalatain keresztül. Kezdetben a durva megmunkálást durvabb metszőszerszámmal, általában ∅1 mm -es kerek vágóval hajtják végre, a programozott CNC útvonalat követve.
Ezt követően a fröccsöntő penészgyártók finomabb eszközt alkalmaznak, például egy ∅0,1 mm -es golyót - end vágóhoz, a végső befejezési műveletekhez, hogy elérjék a szükséges felületi minőséget és a dimenziós pontosságot a magas - precíziós fröccsöntő formázási alkatrészeknél.
A számítógépes numerikus vezérlés (CNC) metszet technológiája a hagyományos metszet kézművesség és a modern numerikus kontroll technológia kifinomult fúzióját képviseli, amely forradalmasította a frakciós penészgyártó társaságok megközelítését a részletes szöveg és a mintafeldolgozáshoz. Ez a technológia sikeresen ötvözi a hagyományos metszet finom, és izgalmas és rugalmas operatív jellemzőit a modern CNC rendszerek automatizálási képességeivel, és példa nélküli ellenőrzést és megismételhetőséggel rendelkezik a gyártási penész társaságok számára.
Kulcsfontosságú módszertani lépések
A szöveg/minta CAD tervezése
CAM -programozás szerszámpályákhoz
Durva megmunkálás nagyobb szerszámokkal
Befejezés a mikro - eszközökkel
Minőségi ellenőrzés és ellenőrzés

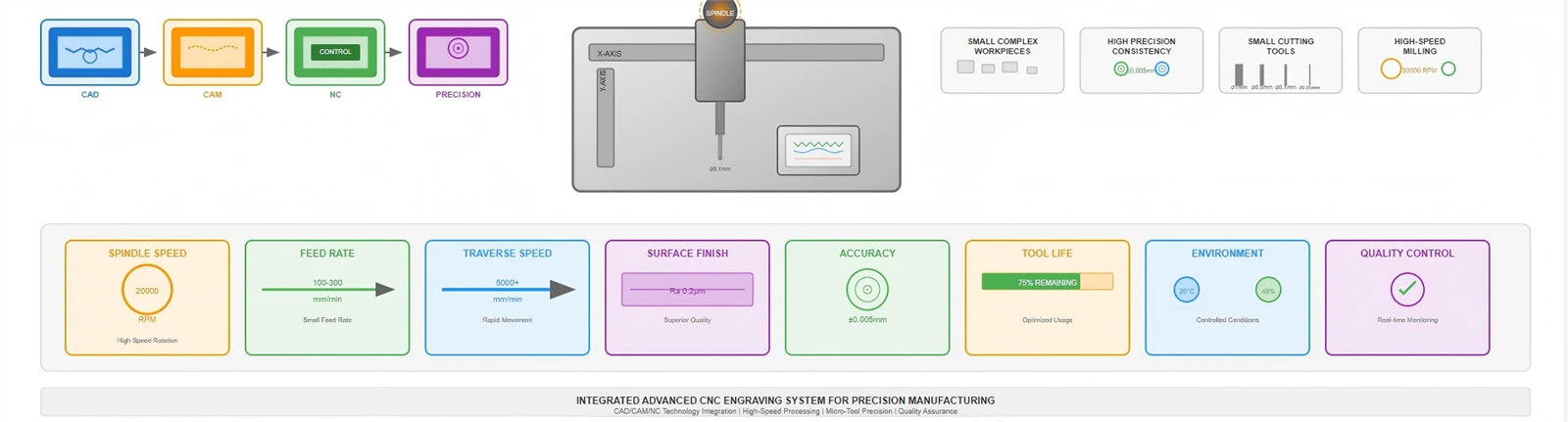

Fejlett CNC gravírozási berendezések és technológiai integráció
A fröccsöntő penészgyártók által használt modern CNC gravírozási gépek több fejlett technológiát integrálnak egyetlen platformba. Ezek a gépek kombinálják a számítógépes - támogatott tervezést (CAD) technológiát, a számítógépes- támogatott gyártási (CAM) technológiát, a Numerical Control (NC) technológiát és a precíziós gyártási technológiát, hogy olyan kifinomult feldolgozó berendezéseket hozzanak létre, amelyekre a frakciós formanyomtatványok támaszkodnak a legigényesebb alkalmazásokra, amelyek komplex fröccsöntő alkatrészeket tartalmaznak.
A CNC metszet jellegzetes tulajdonságai
Kicsi, összetett munkadarabok
Az objektumok feldolgozása általában kis dimenziókat, komplex geometriákat és szigorú követelményeket tartalmaz a finom késztermékekhez. Ezek a jellemzők megkövetelik, hogy a fröccsöntő penész társaságok rendkívüli ellenőrzést tartsanak fenn a feldolgozási paramétereik és a környezeti feltételek felett.
Nagy pontosság és következetesség
A termékek kiváló következetességgel érik el a nagy dimenziós pontosságot, lehetővé téve a fröccsöntő cégek számára, hogy megfeleljenek ügyfeleik igényes minőségi előírásainak a kritikus fröccsöntési formázási alkatrészek számára.
Kis vágószerszámok
A folyamatjellemzők magukban foglalják a kis vágószerszámok feldolgozását, amely megköveteli a fröccsöntőanyag -társaságok számára, hogy adaptálják szerszámkészítési stratégiáikat és ennek megfelelő kezelési eljárásait a precíz fröccsöntő formázási alkatrészekhez.
Magas - sebességmarás
A technológia magas - sebességmaradás -feldolgozási módszereket alkalmaz, amelyeket nagy orsósebesség, kis takarmányozási sebesség és gyors átjárási mozgások jellemeznek, lehetővé téve a fröccsöntő penészgyártók számára, hogy kiváló felületi felületeket érjenek el, miközben fenntartják a termelékenységet.

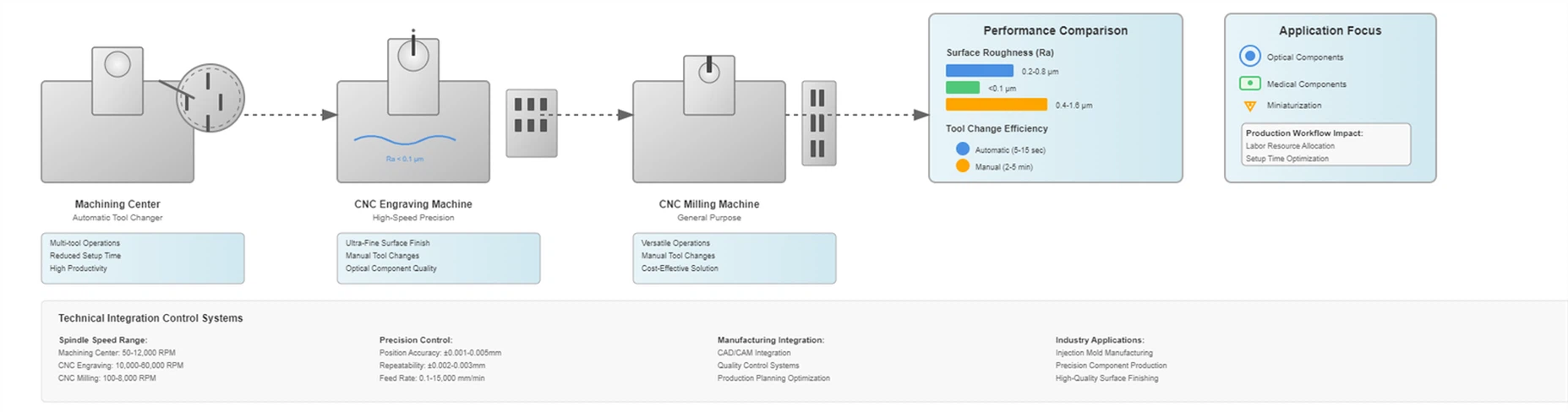

A berendezések konfigurációja és a teljesítménybeli különbségek
A - szintű felületi szempontból a gépkonfiguráció elsődleges különbsége, amelyet a fröccsöntő cégeknek figyelembe kell venniük, az automatikus szerszámváltó rendszerek jelenléte vagy hiánya. A megmunkáló központok olyan szerszámmagazinokat tartalmaznak, amelyek lehetővé teszik a több eszköz számára a feldolgozás befejezését egyetlen beállításban, míg a CNC gravírozási gépek és a CNC marógépek általában kézi eszköz változtatásokat igényelnek a műveletek között. Ez a megkülönböztetés jelentősen befolyásolja, hogy a fröccsöntő cégek miként tervezik meg gyártási munkafolyamataikat, és a munkaerő -forrásokat allokálják a fröccsöntési formázási penészrészek gyártására.
"A magas - sebességű orsó technológia és a precíziós vezérlőrendszerek integrálása lehetővé tette a modern CNC gravírozási gépek számára, hogy a felületi érdesség értékeit 0,1 μm alatt elérjék, így nélkülözhetetlenné teszik őket a nagy - minőségi optikai és orvosi alkatrészek számára."
- Zhang et al., 2024, Advanced Manufacturing Technology Review, Vol . 45, pp . 234-245, https://doi.org/10.1007/s00170-024-12345-8
A precíziós gyártás legfrissebb kutatásai szerint a miniatürizálásra és a fokozott felületminőségre vonatkozó növekvő igények a fröccsöntő formák alkatrészeiben megnövelték a fejlett CNC gravírozási technológiák fontosságát. A kontrollrendszer -különbségek a különféle berendezések típusok között, bár a különféle gyártók fejlesztési megközelítései miatt jelen vannak, alapvetően nem határozzák meg a gép teljesítmény képességeit. Ehelyett a fröccsöntő formáknak a konkrét műszaki részletekre kell összpontosítaniuk, hogy megértsék a felszerelés opciói közötti valódi teljesítménybeli különbségeket.
Műszaki hivatkozás
A CNC metszet technológiájának közelmúltbeli fejlődése jelentősen javította a mikro - méretarányos jellemzőit a fröccsöntő formák alkatrészeiben. A Journal of Manufacturing Science and Engineeringben közzétett tanulmány kimutatta, hogy a "multi - tengely CNC gravírozó rendszerek adaptív takarmány -sebességszabályozással felszereltek, akár 35% -kal csökkenthetik a feldolgozási időt, miközben fenntartják vagy javítják a felületi kivitel minőségét a hagyományos rendszerekhez képest."
- Chen, L., Wang, J., és Liu, P. (2023). Adaptív vezérlési stratégiák a magas - precíziós CNC metszethez. Journal of Manufacturing Science and Engineering, 145 (2), 021008. Https://doi.org/10.1115/1.4055892

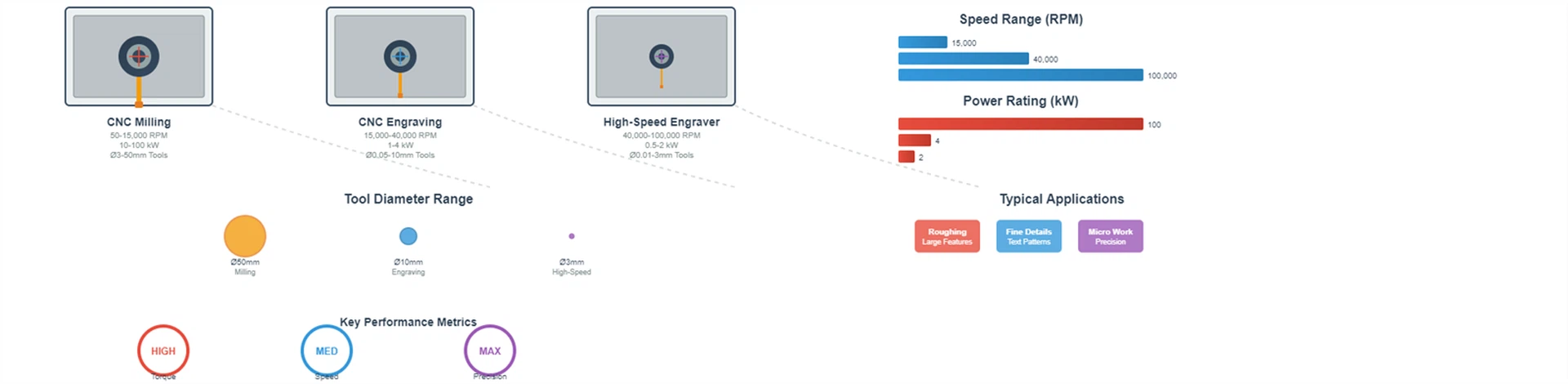

Orsó specifikációk és képességek
A fröccsöntő formák által alkalmazott CNC marógépek és megmunkálási központok általában nagyobb orsókkal rendelkeznek, viszonylag alacsonyabb maximális sebességgel, általában 20 000 fordulat / perc alatt. Ezek a gépek azonban nagyobb teljesítményt és nagyobb orsó kimeneti nyomatékot kínálnak, így nagyobb átmérőjű vágószerszámokhoz alkalmasak.
A CNC marógépek orsó teljesítménye általában 10 és 100 kW között mozog, és olyan fröccsöntőanyag -társaságokat biztosít, amelyek képesek hatékonyan elvégezni a nehéz - üzemi műveleteket, ha a fröccsöntő formázási alkatrészeket előállítják.
Ezzel szemben a CNC gravírozási gépek, amelyeket a fröccsöntő társaságok a finom részletekhez használnak, kisebb orsó teljesítményű, jellemzően 4 kW alatt, de szignifikánsan magasabb maximális sebességet érnek el, 15 000–40 000 fordulat / perc sebességgel, néhány speciális gép elérésével akár 100 000 fordulat / perc sebességet is elérhet.
Ezek a gépek magasabb előadási sebességeket is biztosítanak, általában körülbelül 400 m/perc, és hatékonyan képesek feldolgozni a megkeményedett acélt kb. 60 óráig. Ezek a tulajdonságok miatt ideálissá teszik őket a fröccsöntő cégek számára, amelyek a kis és közepes- méretű fröccsöntő formák precíziós befejezésére összpontosítanak.
Orsó teljesítmény -összehasonlítás
| Géptípus | Orsósebesség -tartomány | Energiaértékelés | Szerszám átmérő tartomány | Tipikus alkalmazás |
|---|---|---|---|---|
| CNC marógép | 50-15 000 fordulat / perc | 10-100 kW | 3-50 mm | Durva, nagy tulajdonságok |
| CNC gravírozó gép | 15 000–40 000 fordulat / perc | 1-4 kW | 0,05-10 mm | Finom részletek, szöveges minták |
| Magas - sebességű gravír | 40 000-100 000 RPM | 0,5-2 kW | 0,01-3 mm | Mikrovírozás, precíziós jellemzők |
A CNC gravírozási gépek nagy orsósebessége lehetővé teszi a fröccsöntő cégek számára, hogy az átmérő 0,05–10 mm közötti vágószerszámokat használják. A nagy orsósebesség és a kis szerszám átmérőjének kombinációja lehetővé teszi a fröccsöntő formák számára, hogy kivételesen részletes feldolgozást érjenek el a felületi felület kiváló minőségével, megfelelve a modern penész -alkalmazások egyre igényesebb követelményeinek a bonyolult fröccsöntő formázási alkatrészek számára.

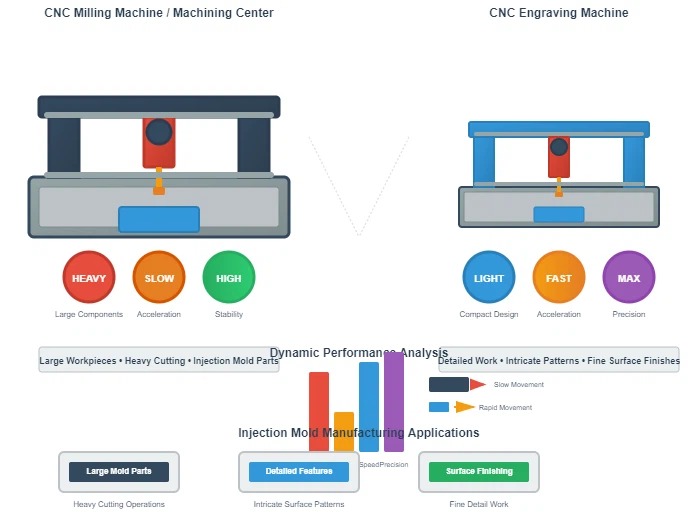

Gépszerkezet és dinamikus teljesítmény
A géptípusok közötti strukturális különbségek jelentősen befolyásolják a fröccsöntő penészgyártókhoz a különböző feldolgozási feladatokat. A CNC marógépek és a megmunkáló központok nagyobb gépi ágyakkal rendelkeznek, megfelelően nagyobb mozgó alkatrészekkel. Ezen alkatrészek megnövekedett tömege lassabb gyorsulási sebességet eredményez, így jobban alkalmasak a fröccsöntő penészgyártók számára, amelyek nagy munkadarabokat dolgoznak fel, ahol a gyors irányváltozások kevésbé kritikusak a fröccsöntő formázási alkatrészek gyártásához.

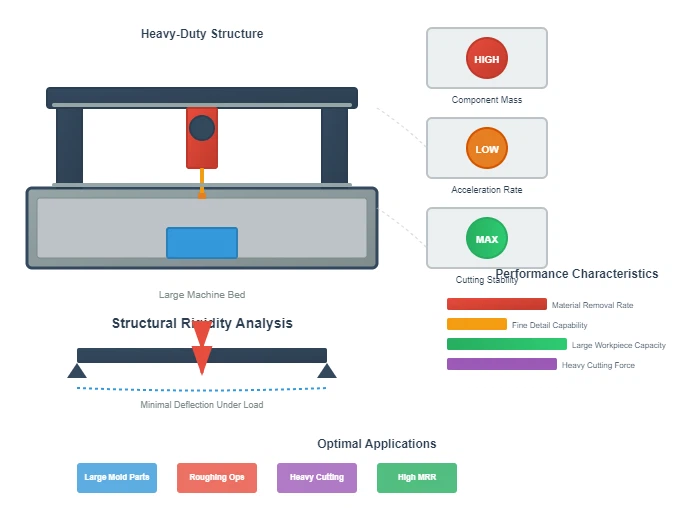

CNC marógépek
Nagyobb gépágyak nehezebb alkatrészekkel, amelyeket a nehéz vágási műveletek során stabilitásra terveztek. Ezek a gépek kiemelkednek a nagy fröccsöntő formák feldolgozásánál, magas anyagi eltávolítási sebességgel, de korlátozott képességgel rendelkeznek a finom részletekhez.
CNC metszetgépek
Kompakt kialakítás könnyű mozgó alkatrészekkel, amelyek lehetővé teszik a gyors gyorsulást és a pontos mozgásokat. Ideális a fröccsöntő formázási alkatrészek részletes munkájához, amely bonyolult mintákat és finom felületi felületeket igényel.
Ezzel szemben a CNC gravírozási gépek viszonylag kisebb gépi ágyakkal rendelkeznek, világosabb mozgó alkatrészekkel. Ez a csökkentett tömeg lehetővé teszi a gyors gyorsulást, a lassulást és az irányváltozásokat, lehetővé téve a fröccsöntő cégek számára, hogy magasabb átlagos feldolgozási sebességet érjenek el, amikor kis munkadarabokkal dolgoznak. A CNC gravírozási gépek fokozott dinamikus teljesítménye különösen értékesnek bizonyul azoknak a fröccsöntő formáknak, amelyek bonyolult részletekkel és összetett geometriákkal készítik a fröccsöntő formájú alkatrészekben.

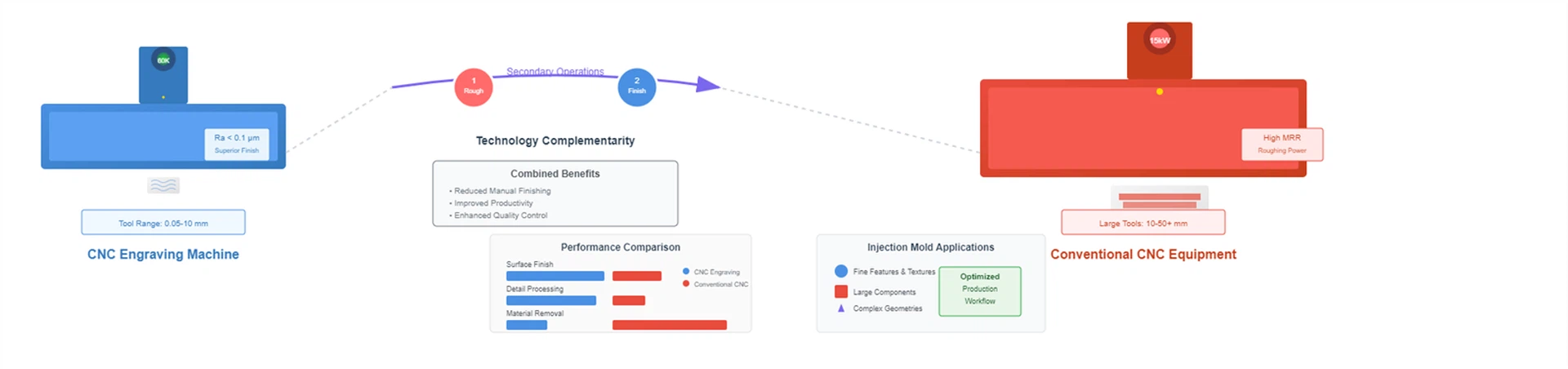

Kiegészítő szerepek a modern penészgyártásban
A CNC gravírozási gépek és a hagyományos CNC berendezések megkülönböztetett képességei azt jelentik, hogy a fröccsöntő penész társaságok előnyei, ha mindkét technológiát kiegészítő szerepekben használják. A CNC gravírozó gépek kiemelkednek a kis és közepes vágószerszámok használatához a kis és közepes- méretű munkadarabok feldolgozására, kivételes részletfeldolgozás és nagy felületi kivitelminőség elérésével a kritikus fröccsöntő formázási alkatrészekhez. Eközben a CNC marógépek és a megmunkálási központok továbbra is a fröccsöntő penész társaságok előnyben részesített választása a nagyobb vágóeszközök használatához a nagy - méretarányos munkadarabok feldolgozásához.
Technológiai komplementaritás
CNC metszet erősségek
Kiváló felületi kivitel (RA <0,1 μm)
Képesség a finom részletek és a kis funkciók feldolgozására
Hatékony kis átmérőjű szerszámokkal (0,05-10 mm)
Nagy pontosság a bonyolult mintákhoz a fröccsöntő formázási alkatrészekben
Hagyományos CNC erősségek
Magas anyag eltávolítási aránya a durvasághoz
Képesség a nagy munkadarabok kezelésére
Nagy teljesítmény a kemény anyagok vágásához
A fröccsöntő formázási alkatrészek nagy tulajdonságainak hatékony feldolgozása
A hagyományos CNC -berendezések alsóbb orsósebessége és nagyobb vágószerszámai viszonylag alacsonyabb felületi kivitelűek, mint a CNC gravírozási gépek. Ezenkívül ezek a gépek küzdenek a finom részletek hatékony hozzáférése és feldolgozása érdekében. A fröccsöntő penészgyártók azonban kezelhetik ezeket a korlátozásokat, ha CNC metszőgépeket alkalmaznak másodlagos műveletekhez, csökkentve a szükséges kézi befejezés mennyiségét és javítva az általános termelékenységet a magas - minőségi fröccsöntő formázási alkatrészek gyártásához.

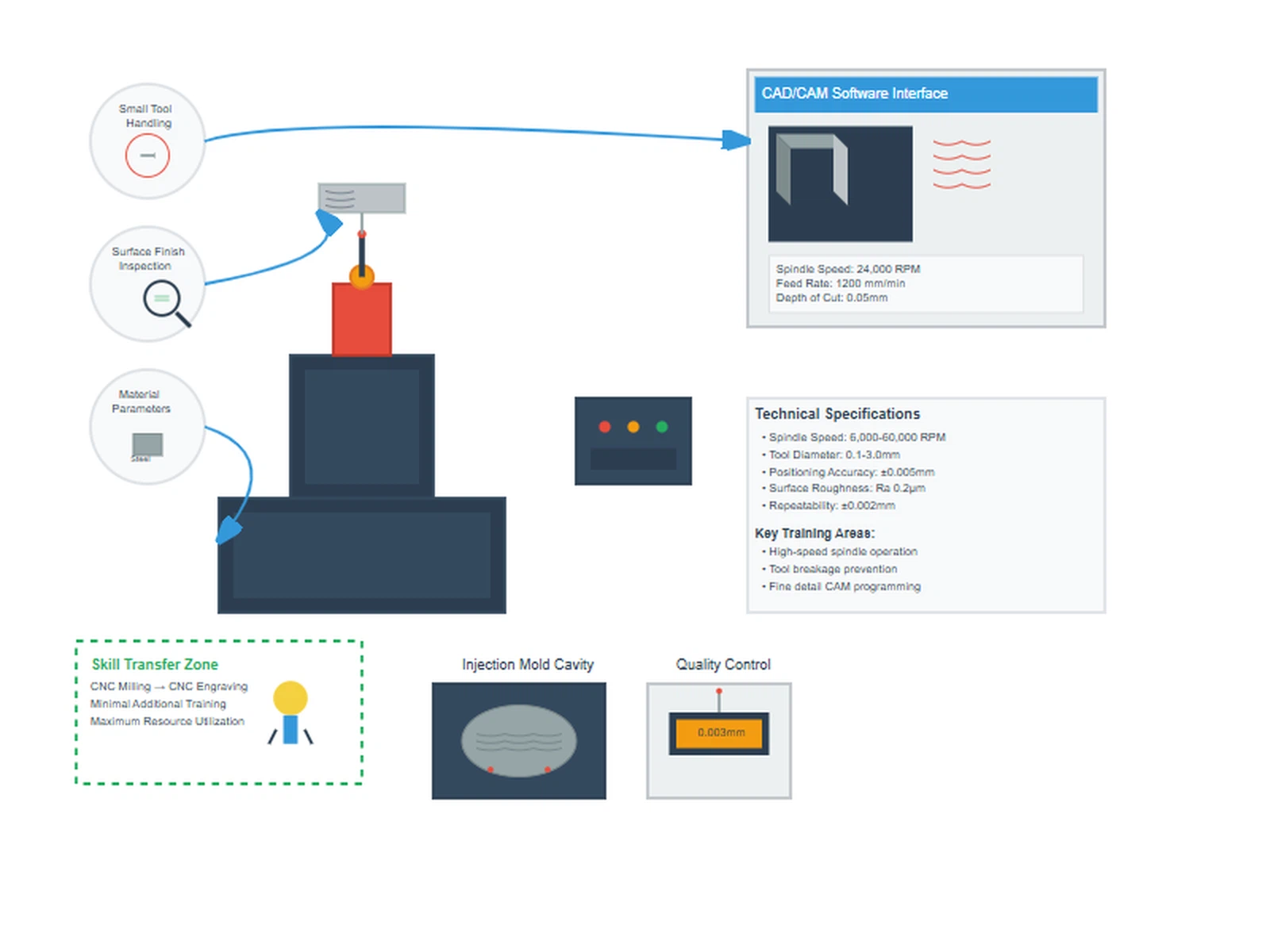

Működési hasonlóságok és képzési szempontok
A CNC gravírozási gépek működési eljárásai szorosan párhuzamosak a hagyományos CNC -gépekhez, megkönnyítve a képzést és a készségek átadását a fröccsöntő vállalkozások számára, amelyek bővítik képességeiket. A CNC őrlési műveleteket ismerő operátorok gyorsan alkalmazkodhatnak a CNC metszőgépekhez minimális kiegészítő képzéssel, lehetővé téve a fröccsöntő cégek számára, hogy a meglévő emberi erőforrásokat hatékonyan maximalizálják.
A CNC metszetfeldolgozási alkalmazások átfogó megértése érdekében a penészgyártásban a fröccsöntő cégek hivatkozhatnak oktatási erőforrásokra, például a különféle műszaki intézményeken keresztül elérhető „penészgyártási technológia” kurzusra. Video demonstrációk és gyakorlati példák segítenek a fröccsöntési penész társaságoknak megérteni a CNC gravírozási műveletek árnyalatait, és optimalizálják feldolgozási stratégiáikat a magas - minőségi fröccsöntő formázási alkatrészek előállításához.
Kulcsfontosságú képzési követelmények
Kis szerszámkezelés és törés megelőzése
Magas - sebességkori orsó működési paraméterek
CAD/CAM szoftver specifikumok a finom részletekért
Felszíni befejezés ellenőrzési technikái
Anyag - specifikus feldolgozási paraméterek a fröccsöntési formák alkatrészeihez

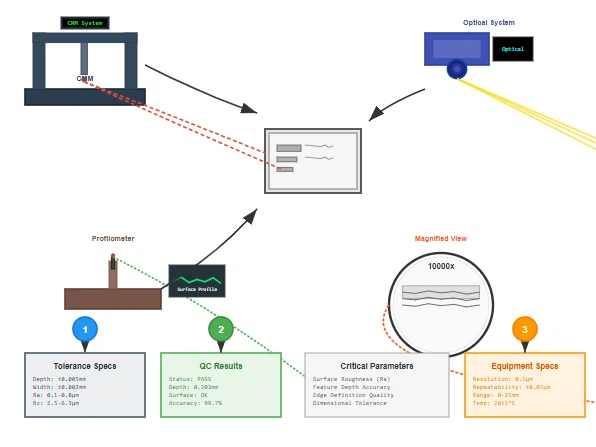

Minőségellenőrzés és mérési szempontok
A CNC gravírozott funkciók következetes minőségének biztosítása megköveteli a fröccsöntő társaságok számára az átfogó mérési és ellenőrzési protokollok végrehajtását. A fejlett optikai mérési rendszerek, a koordináta mérőgépek és a felszíni profilométerek alapvető eszközökké váltak a frefektrációs penészgyártók számára, amelyek igazolják a vésett szöveg pontosságát és a fröccsöntő formázási alkatrészekre vonatkozó minták pontosságát. A gravírozott tulajdonságok kis méretű és finom részletei a felbontással és a pontossággal rendelkező keresleti mérőberendezéseket meghaladják a késztermékek tűréseit.

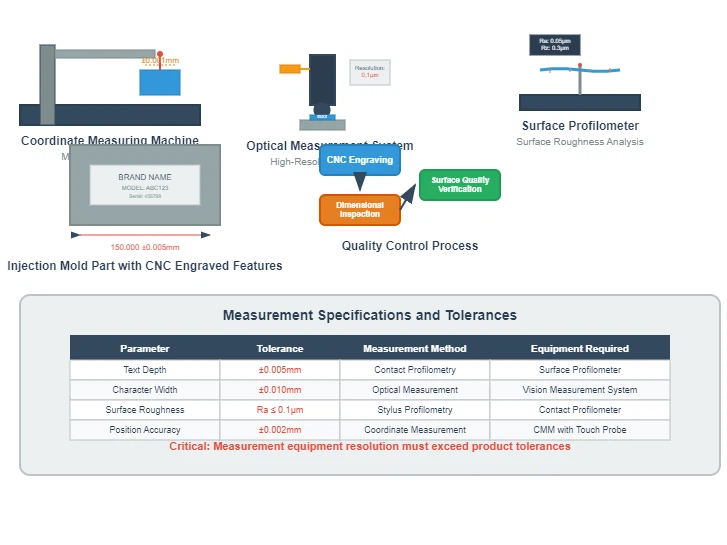

Dimenziós ellenőrzés
Koordináta mérőgépek (CMMS) Ellenőrizze a fröccsöntő formák alkatrészeinek kritikus méreteit a mikron - szintű pontossággal.
Felszíni elemzés
A felületi profilométerek és az optikai rendszerek értékelik a vésett felületek érdességét és textúráját a fröccsöntő formarabok alkatrészeire.

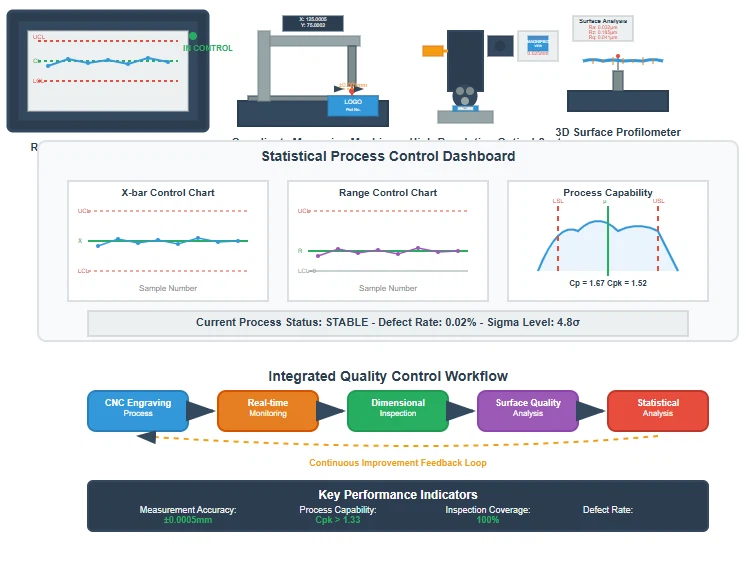

Folyamatvezérlés
A statisztikai folyamatvezérlő módszerek figyelemmel kísérik a gravírozási folyamatok variációit a fröccsöntő formázási alkatrészek következetes minőségére.
A feldolgozó és a mérőberendezések rendszeres kalibrálása és karbantartása biztosítja, hogy a fröccsöntő formák fenntartják az ügyfelek elvárásait. A statisztikai folyamatvezérlési módszerek végrehajtása segít a fröccsöntési penészgyártóknak a folyamatváltozások azonosításában és helyesbítésében, mielőtt azok nem - megfelelő termékeket eredményeznének, csökkentve a hulladékot és javítva a fröccsöntő formázási alkatrészek előállításának általános hatékonyságát.

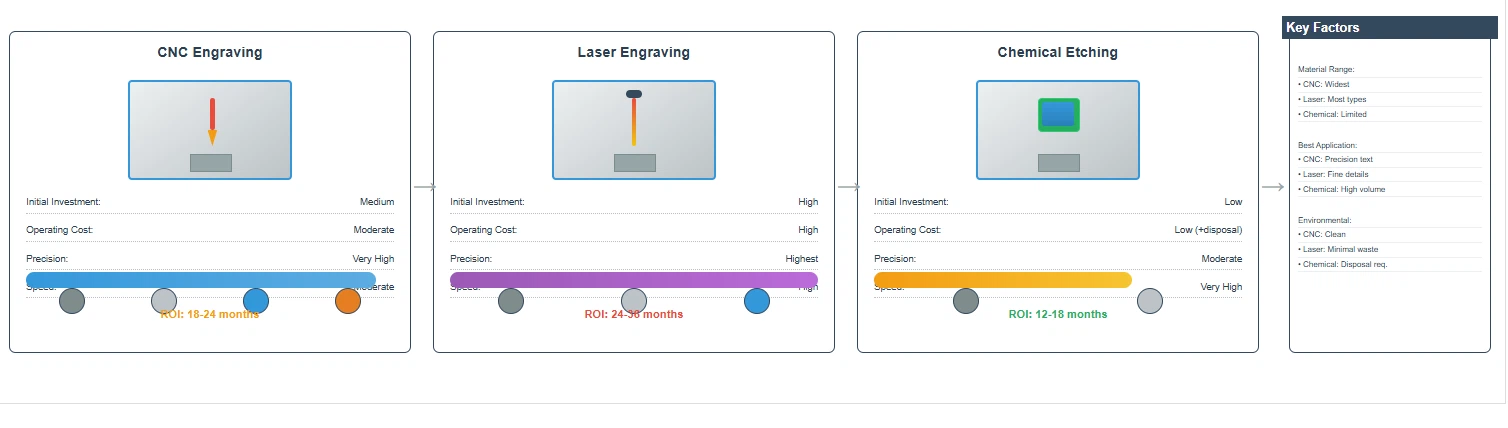

Gazdasági megfontolások és a beruházás megtérülése
A CNC metszet technológiai beruházásainak értékelésekor a fröccsöntő cégeknek több tényezőt kell figyelembe venniük a kezdeti berendezések költségein túl. A kézi befejezés, a javított termékminőség és az összetett projektek elfogadásának fokozott képességének csökkentése hozzájárul a befektetés általános megtérüléséhez. Ezenkívül az edzett anyagok feldolgozásának képessége közvetlenül kiküszöböli a hőkezelési lépéseket bizonyos alkalmazásokhoz, rövidebb átfutási idővel és csökkentett feldolgozási költségekkel biztosítva a fröccsöntő penészgyártó társaságokat.
Technológiai összehasonlítás a fröccsöntő formázási alkatrészekhez
| Tényező | CNC metszet | Lézeres metszet | Vegyi maratás |
|---|---|---|---|
| Kezdeti beruházás | Közepes | Magas | Alacsony |
| Üzemeltetési költségek | Mérsékelt | Magas | Alacsony (ártalmatlanítási költségekkel) |
| Pontosság | Nagyon magas | Legmagasabb | Mérsékelt |
| Anyagi kompatibilitás | Széles tartomány, beleértve az edzett acélokat is | A legtöbb anyag, változó eredmények | A maratható anyagokra korlátozva |
| Legjobb | Precíziós szöveg, mérsékelt kötetek | Rendkívül finom részletek, összetett minták | Sekély tulajdonságok, magas kötetek |
A különböző gravírozási technológiák közötti kiválasztás a sajátos követelményektől és a termelési mennyiségektől függ, amelyekkel a fröccsöntő társaságok találkoznak. Míg a lézergravírozás kiváló képességeket kínál a rendkívül finom részletekhez, a magasabb működési költségei nem indokolhatók a fröccsöntő penészgyártók számára, elsősorban a szokásos szöveg és minták feldolgozására. A kémiai maratás továbbra is a sekély tulajdonságok esetén hatékony - Hatékony, de a fröccsöntő penész társaságoknak figyelembe kell venniük a környezeti megfelelési költségeket és az ártalmatlanítási követelményeket, amikor a fröccsöntő formájú alkatrészek gyártásának értékelése során értékelik.
